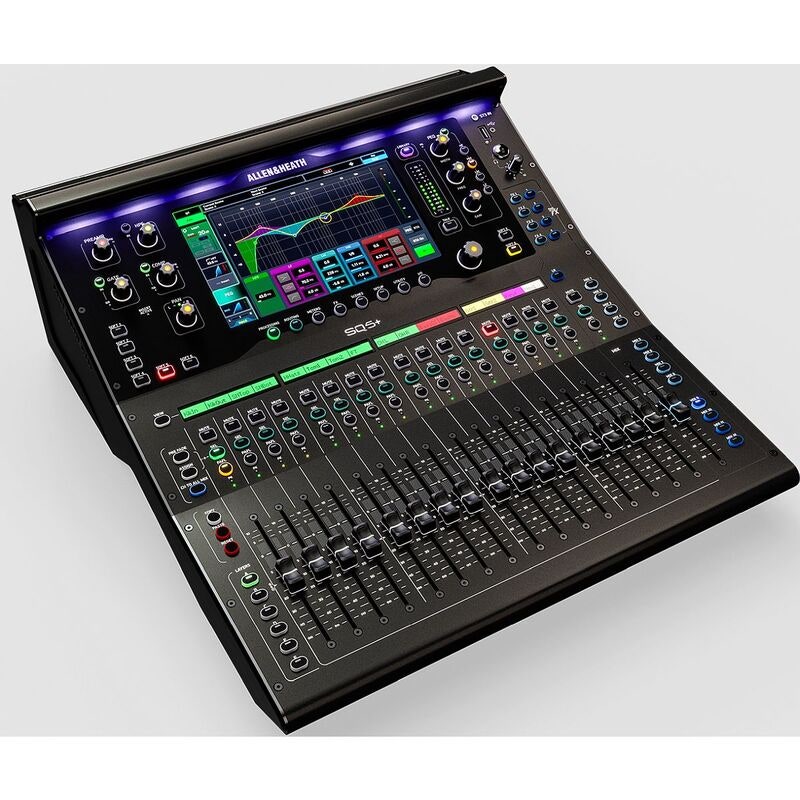

Allen & Heath SQ-5+ – 48-kanals digitalmixer med 96 kHz XCVI-kärna och 17 motoriserade faders

Allen & Heath SQ-5+ är en kompakt men kraftfull 48-kanals digitalmixer för live-ljud, installation, turné, kyrka, teater, broadcast och professionell produktion. Med 96 kHz XCVI-kärna, ultralåg latens, 16 lokala mic/line-ingångar, 12 XLR-utgångar och omfattande expansionsmöjligheter är den byggd för ljudtekniker som behöver hög ljudkvalitet, snabb kontroll och flexibel routing.

SQ-5+ bygger vidare på SQ-5-plattformen med uppdaterad processorkraft, större 9-tums pekskärm, omarbetat användargränssnitt och en modern carbon-on-graphite-ytdesign. Dessutom ingår 4 RackUltra FX-motorer utöver de 8 ordinarie FX-motorerna, vilket ger ännu mer kreativ och professionell effektbearbetning direkt i mixern.

Översikt och funktioner

SQ-5+ är byggd runt Allen & Heaths 96 kHz XCVI-mixkärna, vilket ger faskoherent mixning, hög upplösning och ultralåg latens. Mixern hanterar 48 ingångskanaler och erbjuder Stereo Main LR, 12 mono/stereo grupp- eller aux-mixar, 6 mono/länkbara matriser, 4 FX-sends och 4 RackUltra FX-sends.

Den lokala anslutningen består av 16 XLR mic/line-ingångar, 3 stereo line-ingångar, 1 talkback-ingång, 12 XLR-utgångar, 2 TRS-utgångar, AES3 digital utgång, hörlursutgång, USB-A, USB-B och SLink-port för omfattande I/O-expansion.

96 kHz XCVI-kärna

Den interna XCVI-kärnan arbetar i 96 kHz och ger hög ljudkvalitet med låg latens. Systemet har en latency på under 0,7 ms från lokal mic-ingång till lokal Main L/R-utgång med all bearbetning aktiverad.

48 kanaler och flexibel mixstruktur

SQ-5+ erbjuder 48 ingångskanaler, Stereo Main LR, 12 grupp-/aux-mixar, 6 matriser och dedikerade FX-sends. Det gör mixern lämplig för allt från kompakta liveproduktioner till mer avancerade monitorsystem och installationsmiljöer.

9-tums pekskärm och 17 motoriserade faders

Den stora kapacitiva 9-tums pekskärmen ger snabb överblick över mix, routing, effekter och kanalbearbetning. De 17 motoriserade 100 mm-fadersen och 6 anpassningsbara channel strip-lager gör det enkelt att organisera stora produktioner på en kompakt yta.

FX, RackUltra FX och DEEP-bearbetning

SQ-5+ har 8 ordinarie RackFX-motorer med dedikerade stereo returns samt 4 RackUltra FX-motorer med egna sends och returns. Mixern stöder även DEEP-kanalbearbetning för avancerade preamps, expanders, kompressorer och GEQ-modeller.

Fördjupning – kompakt mixer med stor systemkapacitet

SLink för Everything I/O

Den intelligenta SLink-porten ger 128 x 128 anslutning och stöd för flera Allen & Heath-systemformat. Den kan användas för expansion med scenboxar, systemlänkning och flexibel I/O-routing i både 48 kHz- och 96 kHz-miljöer.

USB-inspelning och ljudkort

USB-A SQ-Drive kan användas för stereo- och flerkanalsinspelning samt uppspelning. USB-B fungerar som 32 x 32 ljudgränssnitt för flerkanalsinspelning och uppspelning till dator.

Avancerad kanalbearbetning

Varje ingångskanal har bland annat trim, polaritet, high pass-filter, gate/expander, 4-bands parametrisk EQ, kompressor, delay och fullt patchbar insert. Mixar har PEQ, GEQ, kompressor, delay och insertmöjligheter.

För scen, installation och fjärrstyrning

SQ-5+ kan fjärrstyras via nätverk med gratisappar och har RJ45-nätverksuttag för kontroll och MIDI. Mixern kan även rackmonteras i 19-tums rack med tillvalskit.

Specifikationer

• Typ/kategori: Digitalmixer
• Tillverkare: Allen & Heath
• Modell: SQ-5+
• Mixkärna: 96 kHz XCVI
• Ingångskanaler: 48
• Main mix: Stereo Main LR
• Grupp-/aux-mixar: 12 mono/stereo
• FX-sends: 4
• RackUltra FX-sends: 4
• Matriser: 6 mono/länkbara
• Lokala mic/line-ingångar: 16 x XLR
• Stereo line-ingångar: 3 st, 2 x TRS och 1 x 3,5 mm stereojack
• Talkback-ingång: 1 x XLR
• XLR-utgångar: 12
• TRS-utgångar: 2
• Digital utgång: AES3 stereo
• SLink: 128 x 128 intelligent SLink-port
• FX-motorer: 8 RackFX-motorer
• RackUltra FX: 4 RackUltra FX-motorer
• Skärm: 9" kapacitiv pekskärm, 1024 x 600
• Faders: 17 st 100 mm motoriserade faders
• Channel strip-lager: 6 anpassningsbara lager
• Soft keys: 8 programmerbara knappar
• USB-A: SQ-Drive för stereo/flerkanals inspelning, uppspelning och dataöverföring
• USB-B: 32 x 32 ljudgränssnitt för inspelning och uppspelning
• Fotpedal: Konfigurerbar anslutning för enkel eller dubbel fotpedal
• Nätverk: RJ45 TCP/IP Ethernet för kontroll och MIDI
• MIDI: TCP/IP och USB-B
• Dynamiskt omfång: 112 dB
• Frekvensrespons: +0/-0,5 dB, 20 Hz–20 kHz
• Latency: Under 0,7 ms
• Samplingsfrekvens: 96 kHz
• Nätspänning: 100–240 V AC, 50/60 Hz
• Max strömförbrukning: 95 W
• Mått: 514,9 x 440 x 198 mm
• Vikt: 11,2 kg
• Användningsområde: Live-ljud, turné, installation, kyrka, teater, konferens, broadcast, studio och professionell mixning
