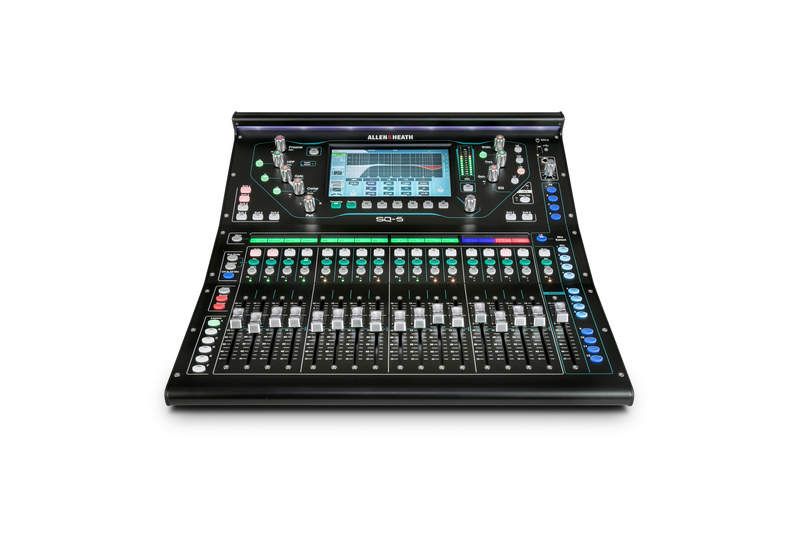

Allen & Heath SQ-5 48 channel 36 bus digital mixer

Allen & Heath SQ-5 – 48-kanals digitalmixer med 96 kHz XCVI FPGA och 36 bussar

Allen & Heath SQ-5 är ett kompakt digitalt mixerbord för professionellt liveljud, musikproduktion, konferenser, installationer och streaming. Med 48 ingångskanaler, 36 bussar och Allen & Heaths XCVI FPGA-ljudmotor med 96 kHz bearbetning kombinerar SQ-5 omfattande mixningsmöjligheter med låg intern latens på under 0,7 ms. Formatet är anpassat för både mobila produktioner och fasta installationer där utrymmet är begränsat.

Mixern har 16 lokala mikrofonförförstärkare, separat talkback-ingång, 17 motoriserade faders fördelade över sex lager och en 7-tums kapacitiv pekskärm. De 12 stereomixarna kan användas som auxar eller grupper, medan tre stereomatriser ger ytterligare möjligheter att distribuera ljud till separata högtalarzoner eller andra system. De åtta stereoeffektmotorerna har dedikerade returer och ger tillgång till Allen & Heaths RackExtra-effekter.

Med 32x32 USB-ljudkort, SQ-Drive för inspelning direkt till USB-lagring och SLink för anslutning av kompatibla stageboxar fungerar SQ-5 både som en flexibel livemixer och som nav i en större digital ljudmiljö. En expansionsplats ger dessutom möjlighet att använda kompatibla nätverkskort för bland annat Dante, Waves SoundGrid och MADI.

Egenskaper och funktioner

96 kHz XCVI FPGA-motor med låg latens

SQ-5 bygger på Allen & Heaths XCVI FPGA-plattform som arbetar med 96 kHz samplingsfrekvens och är konstruerad för snabb, konsekvent ljudbearbetning. Den interna latensen är under 0,7 ms även när mixerns ordinarie bearbetningsfunktioner används.

Med 48 ingångskanaler finns utrymme att hantera större band, scenproduktioner och komplexa ljudinstallationer. Samtidigt erbjuder mixern kanalbearbetning med bland annat högpassfilter, gate, parametrisk EQ, kompressor och delay.

17 motoriserade faders och anpassningsbara arbetsytor

SQ-5 har 16 kanalfaders och en separat mixfader, samtliga motoriserade. Reglagen är fördelade över sex lager med totalt 96 tilldelningsbara kanalpositioner. Du kan själv bestämma vilka kanaler, grupper och funktioner som ska finnas på respektive lager.

Den 7-tums stora pekskärmen används för inställningar, routing, effekter och systemhantering. Kanalernas LCD-displayer kan visa namn och färgkodning, medan Chromatic Channel Metering ger tydlig nivåinformation direkt vid respektive kanal.

Åtta programmerbara SoftKeys gör det möjligt att lägga viktiga funktioner nära till hands, exempelvis mute, scenbyte eller kontroll av inspelning.

12 stereomixar och 3 stereomatriser

De 12 mixbussarna kan konfigureras som auxar eller grupper och användas i stereo eller mono beroende på uppsättning. Detta ger stor flexibilitet för exempelvis separata monitormixar, in-ear-system, effektmatningar och subgrupper.

Utöver huvudmixen LR finns tre stereomatriser som kan användas för att skapa separata utgångsmixar, exempelvis till frontfill, delayhögtalare eller andra ljudzoner. SQ-5 erbjuder även åtta DCA-grupper och åtta mutegrupper för effektiv hantering av större mixar.

Åtta stereoeffektmotorer och DEEP Processing

SQ-5 har åtta stereoeffektmotorer med dedikerade returer. RackExtra-effektbiblioteket innehåller olika typer av effekter för bland annat rumsåtergivning, delay och modulation, utan att effektreturerna behöver uppta vanliga ingångskanaler.

Mixern stöder även Allen & Heaths DEEP Processing, som gör det möjligt att använda avancerade processormodeller direkt i mixerns interna signalbehandling. Vissa DEEP-processorer kräver separat licens och köps som tillägg.

Automatisk mikrofonmixning för tal och konferenser

Den inbyggda funktionen för automatisk mikrofonmixning, AMM, hjälper till att balansera flera öppna mikrofoner. Den är särskilt användbar vid paneldiskussioner, konferenser, teaterproduktioner och andra sammanhang där flera personer använder mikrofoner samtidigt.

Genom att automatiskt fördela förstärkningen mellan mikrofonerna kan systemet bidra till en tydligare talmix med mindre påverkan från oanvända mikrofoner.

32x32 USB-ljudkort och SQ-Drive

Det inbyggda USB-B-ljudkortet stöder 32 kanaler in och 32 kanaler ut med upp till 96 kHz samplingsfrekvens. Detta gör SQ-5 användbar för flerspårsinspelning, virtuell soundcheck, streaming och uppspelning från kompatibla datorprogram.

Med SQ-Drive kan ljud spelas in direkt på ett kompatibelt USB-minne eller en USB-lagringsenhet utan dator. Funktionen stöder upp till 16 kanaler vid 96 kHz eller 32 kanaler vid 48 kHz samt stereoinspelning. SQ-Drive kan även användas för uppspelning av inspelat material.

SLink för stageboxar och digital expansion

Via SLink kan SQ-5 anslutas till kompatibla Allen & Heath-stageboxar och fjärranslutna ljudenheter. Det gör att mikrofoningångar och utgångar kan placeras närmare scenen, samtidigt som mixern kan stå vid en separat mixplats.

SLink stöder olika Allen & Heath-protokoll och kan användas med kompatibla expansionsenheter, bland annat modeller i AR- och DX-serierna. Exakt kapacitet och anslutning beror på vald hårdvara och protokoll.

En separat expansionsplats stöder 64x64-kanals digitala ljudnätverk via kompatibla tillvalskort för exempelvis Dante, Waves SoundGrid eller MADI. Expansionskort säljs separat.

Kompakt format för turné och installation

SQ-5 har en bredd som passar 19-tums rackmontering med ett särskilt SQ-5 Rack Kit, vilket gör mixern praktisk för både mobila rack och fasta installationer. Rackkitet är ett separat tillbehör.

Mixern kan även fjärrstyras via Allen & Heaths kompatibla appar, däribland SQ-MixPad och SQ4You. Detta gör det möjligt att justera mixar eller ge musiker kontroll över sin egen monitormix från kompatibla enheter.

Specifikationer

• Varumärke: Allen & Heath
• Modell: SQ-5
• Produkttyp: Digitalt mixerbord
• Ljudmotor: XCVI FPGA
• Samplingsfrekvens: 96 kHz
• Intern latens: Under 0,7 ms
• Ingångskanaler: 48
• Totalt antal bussar: 36
• Mixbussar: 12 konfigurerbara mono-/stereomixar, aux eller grupp
• Huvudmix: Stereo LR
• Matriser: 3 stereo
• DCA-grupper: 8
• Mutegrupper: 8
• Lokala mikrofoningångar: 16 x XLR
• Talkback: 1 x separat XLR-ingång
• Stereoingångar: 2 x stereo TRS samt 1 x 3,5 mm stereo
• Lokala analoga utgångar: 12 x XLR och 2 x 6,3 mm TRS
• Digital utgång: AES
• Hörlursutgång: 6,3 mm stereo med separat nivåkontroll
• Motoriserade faders: 17, inklusive separat mixfader
• Faderlager: 6
• Tilldelningsbara kanalpositioner: 96
• Pekskärm: 7-tums kapacitiv färgskärm
• Programmerbara SoftKeys: 8
• Kanaldisplay: LCD med namngivning och färgkodning
• Nivåindikering: Chromatic Channel Metering
• Effektmotorer: 8 stereo med dedikerade returer
• Effekter: RackExtra FX
• DEEP Processing: Stöds, vissa processorer kräver separat licens
• Automatisk mikrofonmixning: AMM
• USB-ljudkort: 32 in / 32 ut, upp till 96 kHz
• SQ-Drive: 16 kanaler vid 96 kHz eller 32 kanaler vid 48 kHz samt stereo
• Stageboxanslutning: SLink
• Expansionsplats: 64x64 I/O för kompatibla tillvalskort
• Nätverksalternativ: Bland annat Dante, Waves SoundGrid och MADI med separat kort
• Fjärrstyrning: SQ-MixPad och SQ4You
• Scenminne: Upp till 300 scener per show
• Rackmontering: 19-tums rack med separat SQ-5 Rack Kit
• Strömförsörjning: Inbyggd nätdel med IEC-nätanslutning

Vanliga frågor

Hur många kanaler har Allen & Heath SQ-5?

Allen & Heath SQ-5 har 48 ingångskanaler och totalt 36 bussar. Mixern har 16 lokala mikrofoningångar samt möjlighet att ansluta fler ingångar via kompatibla stageboxar och digital expansion.

Kan SQ-5 användas för in-ear-monitorering?

Ja, SQ-5 har 12 mixar som kan konfigureras som auxar eller grupper i mono eller stereo. De kan användas för separata monitormixar och in-ear-system, beroende på hur utgångarna och systemet konfigureras.

Kan Allen & Heath SQ-5 spela in flera kanaler samtidigt?

Ja, via USB-B kan SQ-5 användas som ett 32x32-ljudkort med upp till 96 kHz. SQ-Drive stöder dessutom inspelning direkt till USB-lagring med upp till 16 kanaler vid 96 kHz eller 32 kanaler vid 48 kHz.

Vilka stageboxar kan anslutas till SQ-5?

SQ-5 har en SLink-port för kompatibla Allen & Heath-stageboxar, bland annat modeller ur AR- och DX-serierna. Kompatibilitet och antal tillgängliga kanaler beror på stageboxmodell och anslutningsprotokoll.

Har SQ-5 stöd för Dante?

Ja, SQ-5 kan användas med Dante via ett kompatibelt expansionskort i den inbyggda I/O-platsen. Dante-kortet ingår inte som standard.

Kan Allen & Heath SQ-5 monteras i rack?

Ja, SQ-5 kan monteras i ett 19-tums rack med ett särskilt SQ-5 Rack Kit. Rackmonteringssatsen säljs separat.
