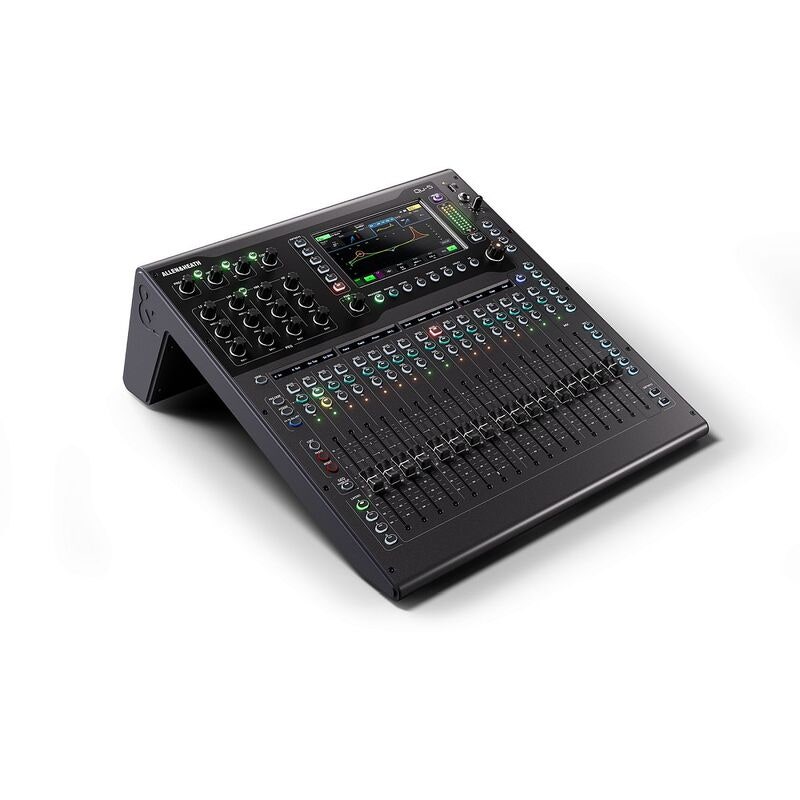

A&H Qu-5 Digital Mixer

Allen & Heath Qu-5 – 96 kHz digitalmixer med XCVI-processor och Everything I/O

Allen & Heath Qu-5 är en 32-kanals digitalmixer som bygger vidare på den populära Qu-16-formfaktorn men uppgraderats med kraftfull XCVI FPGA-core i 96 kHz, nya effektmotorer och SLink-anslutning för Everything I/O-expansion. Med 16 XLR/Combi mic/line-ingångar, 12 XLR-utgångar, 17 motoriserade 100 mm-reglar och en 7” kapacitiv pekskärm kombinerar Qu-5 professionell ljudkvalitet med direkt och intuitiv kontroll.

XCVI Core – 96 kHz FPGA-motor

Qu-5 drivs av Allen & Heaths XCVI-core med 96 kHz samplingsfrekvens och intern bearbetning upp till 96-bitars precision. Systemet erbjuder 38 ingångar till mix, 28 bussar och en latens på <0,7 ms från lokal mic-ingång till Main L/R.

Dynamikomfånget är 110 dB och frekvensgången +0/-0,5 dB mellan 20 Hz och 20 kHz. Mixern arbetar med +18 dB headroom och exakt dBFS-kalibrering för professionell gainstruktur.

In- och utgångar

• 16 x balanserade XLR/TRS Combi mic/line-ingångar
• 2 x stereo line-ingångar (TRS)
• 1 x talkback-ingång
• 12 x balanserade XLR-utgångar
• 2 x TRS-utgångar (A/B)
• 1 x AES3 stereo digitalutgång
• SLink (EtherCON RJ45) för Everything I/O (upp till 128×128 @96 kHz)
• USB-C 32×32 ljudinterface (48/96 kHz)
• USB-A för stereo inspelning/uppspelning
• SD-kortplats för 16×16 @96 kHz eller 32×32 @48 kHz multitrack

Alla in- och utgångar är fullt patchbara och kan användas flexibelt i både live- och installationsmiljöer.

Bearbetning och mixstruktur

Qu-5 erbjuder 12 mixar (6 mono/länkbara Aux och 6 stereo Aux/Group), 4 matrisutgångar samt stereo Main LR. Varje kanal har HPF, 4-bands parametrisk EQ (Baxandall på band 1/4), gate med sidechain, kompressor med DEEP-alternativ samt upp till 341 ms delay.

Mixbussarna har 28-bands grafisk EQ (1/3-oktav), kompressor och Feedback Assistant med upp till 16 filter per mix. Sex interna FX-motorer inkluderar reverb, delay, chorus, flanger och phaser med dedikerade stereo-returer.

AMM, Gain Assistant och Feedback Assistant

Den integrerade 32-kanaliga Automatic Mic Mixer (AMM) använder gain-sharing-algoritm och är optimerad för tal, konferens och broadcast. Gain Assistant ställer automatiskt optimal ingångsnivå och övervakar signalen för att undvika clipping. Feedback Assistant identifierar och dämpar problemfrekvenser automatiskt.

Kontroll och arbetsflöde

Mixern har 17 motoriserade 100 mm-reglar, fyra anpassningsbara lager, åtta SoftKeys samt individuella kanaldisplayer med kromatisk nivåmätning. Den 7” kapacitiva pekskärmen (800×480) ger snabb tillgång till routing, processing och systeminställningar.

Fjärrstyrning stöds via appar för Windows, macOS, iOS och Android. MIDI via USB-C och TCP/IP samt konfigurerbar enkel/dubbel fotomkopplaringång finns tillgängligt.

Specifications

• Typ: Digital mixer
• Samplingsfrekvens: 96 kHz
• Processor: XCVI FPGA Core
• Antal kanaler till mix: 38
• Mic/Line ingångar: 16 x XLR/TRS Combi
• Stereo line ingångar: 2 x TRS
• XLR utgångar: 12
• Motorfaders: 17 x 100 mm
• Mixar: 12
• FX-motorer: 6
• USB-C interface: 32x32, 48/96 kHz, 24-bit
• SD-inspelning: 16x16 @96 kHz / 32x32 @48 kHz
• Dynamikomfång: 110 dB
• Latens: <0.7 ms
• Strömförsörjning: 100–240V AC
• Effektförbrukning: 70 W
• Mått (B x D x H): 440 x 476 x 213 mm
• Vikt (utan emballage): 10 kg
