Allen & Heath Qu-7 Dante Mixer
Artikelnummer 109654132-kanals 96 kHz digitalmixer med XCVI-core, 32 XLR/Combi mic/line in, 20 XLR ut, 33 motorfaders, 6 FX-motorer, 32×32 USB-C interface, SLink 128×128 Everything I/O-expansion

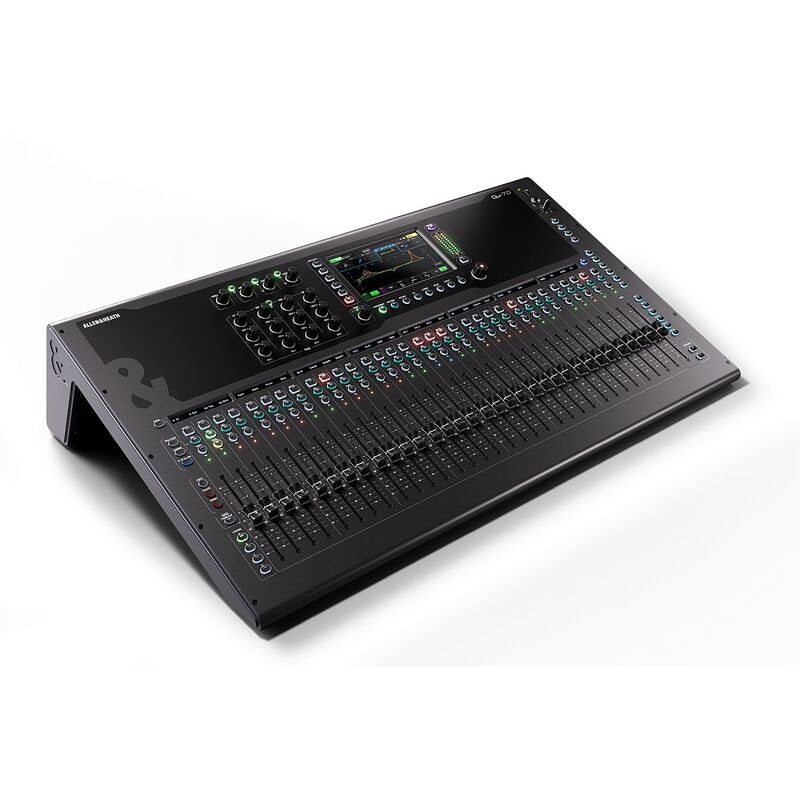

Allen & Heath Qu-7D – 96 kHz digitalmixer med XCVI-core, Dante och Everything I/O
Allen & Heath Qu-7D är en 32-kanals digitalmixer som bygger vidare på Qu-32-formfaktorn men uppgraderats med 96 kHz XCVI FPGA-core, nya Multi-FX-motorer och SLink för Everything I/O-expansion. D-versionen har dessutom integrerat Dante-gränssnitt (16×16, 48/96 kHz) för nätverksbaserad audiointegration i större system och fasta installationer. Med 32 XLR/Combi mic/line-ingångar, 20 XLR-utgångar, fyra anpassningsbara lager, kanaldisplayer och 33 motoriserade 100 mm-reglar är Qu-7D byggd för snabb drift och tydlig kontroll i live-, installations- och broadcastmiljöer.
XCVI Core – 96 kHz FPGA med DEEP Processing
Qu-7D drivs av Allen & Heaths XCVI-core med 96 kHz samplingsfrekvens och intern bearbetning upp till 96-bitars precision. Mixern hanterar 38 ingångar till mix och 28 bussar, med en latens på <0,7 ms från lokal mic-ingång till Main L/R.
Dynamikomfånget är 110 dB och frekvensgången +0/-0,5 dB mellan 20 Hz och 20 kHz. Systemet arbetar med +18 dB headroom och kalibrerad mätning för professionell gainstruktur.
In- och utgångar: 32 mic/line och 20 XLR ut
- 32 x balanserade XLR/TRS Combi mic/line-ingångar (återkallbar preamp)
- 2 x stereo line-ingångar (vardera 2 x TRS)
- 1 x talkback-ingång
- 20 x balanserade XLR-utgångar
- 2 x TRS-utgångar (A/B)
- 1 x AES3 stereo digitalutgång
- SLink (Neutrik EtherCON/RJ45) för Everything I/O (upp till 128×128 @96 kHz)
- RJ45 nätverk för kontroll och MIDI
Alla in- och utgångar är fullt patchbara, vilket gör det möjligt att kombinera traditionell 1:1-routing med mer avancerade patchflöden.
Dante – 16×16 AoIP för nätverksbaserad audio
Qu-7D har ett integrerat Dante-gränssnitt med 16 ingångar och 16 utgångar som kan köras i 48 eller 96 kHz. Dante I/O är fullt patchbart och kan användas för att koppla ihop mixern med annan Dante-aktiverad utrustning i ett nätverk. Sync/SRC kan tilldelas som audioklockkälla och hanterar 48 kHz<>96 kHz SRC.
Mixstruktur, FX och kanalbearbetning
Qu-7D erbjuder 12 mixar (6 mono/länkbara Aux och 6 stereo Aux/Group), 4 matrisutgångar samt stereo Main LR. Kanalbearbetningen omfattar HPF, 4-bands parametrisk EQ, gate med sidechain, kompressor med DEEP-alternativ samt upp till 341 ms delay.
Feedback Assistant ger automatisk rundgångsdämpning med upp till 16 filter per mix. Sex interna Multi-FX-motorer har dedikerade returkanaler och kan användas som Send>Return eller som insert med Wet/Dry-kontroll. Mixbussarna har även 28-bands grafisk EQ och verktyg för systemanpassning.
Gain Assistant, Feedback Assistant och AMM
Gain Assistant hjälper till att snabbt sätta optimal ingångsnivå och fortsätter att övervaka signalen för att minska risken för oväntade toppar. Feedback Assistant identifierar och reducerar problemfrekvenser automatiskt med upp till 16 filter per mix.
Den integrerade 32-kanaliga Automatic Mic Mixer (AMM) använder gain-sharing-algoritm och är anpassad för tal, konferens och broadcast utan extra latens eller extern DSP.
Kontroll och arbetsflöde
Mixern har 33 motoriserade 100 mm-reglar, fyra anpassningsbara kanalstripslager och åtta SoftKeys. Varje kanal har en egen display med kanalnamn, typ/anslutning och kromatisk nivåmätning. Den 7” kapacitiva pekskärmen (800×480) använder ett omarbetat, snabbt och responsivt gränssnitt.
Fjärrstyrning stöds via appar för Windows, macOS, iOS och Android. MIDI finns via USB-C och TCP/IP, och fotomkopplaringången kan konfigureras som enkel/dubbel samt momentary/latching.
Inspelning och uppspelning
Qu-7D erbjuder flera metoder för inspelning och uppspelning: 32×32 USB-C-ljudinterface, multitrack till SD-kort samt stereo-inspelning/uppspelning via USB-A. Inspelningskällor och returer är fullt patchbara för anpassning till olika arbetsflöden.
Everything I/O via SLink
SLink-porten möjliggör anslutning till Everything I/O-familjen av stageboxar och expansionsenheter. Qu-7D kan även kopplas till andra Allen & Heath-mixers och ge åtkomst till upp till 128×128 kanaler i 96 kHz för patchning och systemintegration.
Specifications
- Typ: Digital mixer med Dante
- Samplingsfrekvens: 96 kHz
- Processor: XCVI FPGA Core
- Antal kanaler till mix: 36x ingångar (32x mono/länkbara, 2x stereo)
- Mic/Line ingångar: 32 x XLR/TRS Combi
- Stereo line ingångar: 2 x stereo (TRS)
- XLR utgångar: 20
- TRS utgångar: 2
- AES3 utgång: 2 channel, XLR
- Motorfaders: 33 x 100 mm
- Mixar: 12
- Matris: 4 (mono/länkbara)
- FX-motorer: 6
- Dante: 16 in / 16 out, 48/96 kHz
- SLink: upp till 128x128 @96 kHz (GigaACE/GX)
- USB-C interface: 32x32, 48/96 kHz, 24-bit
- SD multitrack: 16 ch @96 kHz / 32 ch @48 kHz, 24-bit
- Dynamikomfång: 110 dB
- Latens: <0.7 ms
- Strömförsörjning: 100–240V AC
- Max effektförbrukning: 110 W
- Mått (B x D x H): 800 x 476 x 213 mm
- Vikt (utan emballage): 16.7 kg
- EAN: 5056756901813
- SKU: QU-7 D
- AoIP standard: Dante
- Färg: Svart
FAQ
Vad tillför Dante i Qu-7D?
Qu-7D har ett integrerat 16×16 Dante-gränssnitt som kan köras i 48 eller 96 kHz och är fullt patchbart för nätverksbaserad audio.
Hur många mikrofoningångar har Qu-7D?
Qu-7D har 32 balanserade XLR/TRS Combi mic/line-ingångar med återkallbara preamps.
Hur fungerar multitrack-inspelning?
Mixern har 32×32 USB-C-ljudinterface samt SD-kortinspelning med 16 kanaler i 96 kHz eller 32 kanaler i 48 kHz.
Kan Qu-7D expandera I/O med stageboxar?
Ja, via SLink-porten kan Qu-7D anslutas till Everything I/O-expansioner och hantera upp till 128×128 kanaler i 96 kHz, beroende på läge.
