Cranborne Audio N8
Artikelnummer 1077493Passiv distributionshub för analogt ljud, 8 ingångar och 8 utgångar via DB25 med Tascam-koppling, 4 C.A.S.T.-portar med 2 signalvägar i vardera riktningen
Vårt lägsta pris 1–30 dagar innan prissänkning: 1995 kr
Kampanjinfo
Denna produkt ingår i vår BlackFriday Rea. Observera att många av kampanjprodukterna finns endast i fåtal exemplar med risk för slutförsäljning. Kolla in alla produkter på rean här!:
Cranborne Audio N8 – passiv C.A.S.T.-distributionshub med 8 in- och 8 utgångar för analogt ljud över nätverkskabel
Cranborne Audio N8 är en passiv distributionshub för analoga ljudsignaler som gör det möjligt att använda vanliga skärmade Cat 5e-, Cat 6- och Cat 7-kablar för att distribuera balanserat ljud i studion, på scenen eller i fasta ljudinstallationer. Med åtta analoga ingångar och åtta analoga utgångar via DB25 samt fyra separata C.A.S.T.-anslutningar kan N8 ersätta omfattande kabeldragning med ett mer flexibelt och överskådligt system.
N8 bygger på Cranborne Audios C.A.S.T.-teknik, som överför fyra analoga ljudkanaler genom en enda nätverkskabel. Varje C.A.S.T.-anslutning hanterar två signalvägar i vardera riktningen, vilket gör det möjligt att skicka exempelvis två mikrofonsignaler till kontrollrummet och samtidigt distribuera en stereomix tillbaka till inspelningsplatsen. Systemet stöder kabellängder på upp till 100 meter.
Genom att ansluta N8 till ett ljudkort eller en mixer via DB25 kan fyra separata C.A.S.T.-enheter placeras runt inspelningsmiljön. Tillsammans med breakoutboxar som Cranborne Audio N22 och N22H skapas ett modulärt system där mikrofoner, instrument och monitorlyssning kan anslutas nära användaren, utan att individuella XLR-kablar behöver dras hela vägen till kontrollrummet.
Fyra C.A.S.T.-anslutningar för flexibel ljuddistribution

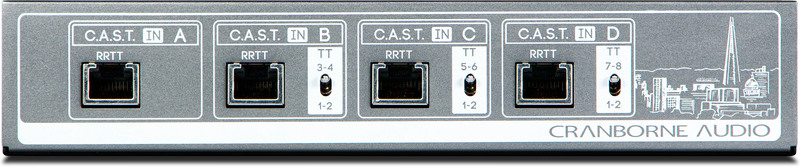

Cranborne Audio N8 har fyra C.A.S.T.-portar, märkta A, B, C och D. Varje port använder en RJ45-anslutning och kan överföra fyra balanserade analoga ljudkanaler: två i vardera riktningen.
Det innebär att N8 kan fördela totalt åtta analoga ingångskanaler och åtta analoga utgångskanaler över fyra separata kabelsträckor. En C.A.S.T.-port kan exempelvis användas för två mikrofoner och en stereoretur, medan en annan ansluts till ytterligare en inspelningsplats.
De fyra portarna gör det möjligt att bygga upp ett flexibelt inspelningssystem där anslutningspunkterna kan placeras efter behov, snarare än efter var ljudkortet eller mixern står.
Analogt ljud över Cat 5e, Cat 6 och Cat 7
C.A.S.T. använder skärmade nätverkskablar för att överföra balanserade analoga ljudsignaler. Tekniken kräver ingen digital ljudkonvertering eller nätverkskonfiguration, eftersom signalerna förblir analoga genom hela överföringen.
En enda kabel kan ersätta fyra separata analoga ljudkablar och överföra signaler över avstånd på upp till 100 meter. Detta förenklar kabelhanteringen i större studior, mellan olika inspelningsrum och vid mobila inspelningar.
Systemet fungerar med skärmade Cat 5e-, Cat 6- och Cat 7-kablar. Cat 6 och Cat 7 rekommenderas för förbättrad överhörningsprestanda mellan signalerna.
C.A.S.T. är ett proprietärt system för analog ljudöverföring och ska inte förväxlas med Ethernet-baserade digitala ljudprotokoll som Dante eller AVB.
DB25-anslutningar för ljudkort och mixerbord
N8 har separata DB25-kontakter för åtta analoga ingångar och åtta analoga utgångar. Anslutningarna använder Tascam-standarden, vilket gör det möjligt att koppla N8 till kompatibla ljudkort, mixerbord och annan studioutrustning.
Genom att ansluta ljudkortets analoga in- och utgångar till N8 kan signalerna fördelas vidare genom de fyra C.A.S.T.-portarna. På så sätt fungerar N8 som en central anslutningspunkt mellan studions huvudsakliga ljudutrustning och breakoutboxarna runt lokalen.
DB25-kablar säljs separat. Ansluten utrustning behöver ha lämpliga analoga anslutningar och korrekt kabelkoppling.
Förenklar inspelning i separata rum
Vid inspelning i exempelvis ett sångbås behövs ofta separata kablar för mikrofoner och hörlurslyssning. Med N8 och en kompatibel C.A.S.T.-breakoutbox kan flera av dessa signaler hanteras genom en enda nätverkskabel.
En N22 kan exempelvis placeras i sångbåset för att ansluta två mikrofoner och samtidigt ta emot en stereomix från kontrollrummet. Om hörlursförstärkning behövs kan systemet kompletteras med en kompatibel lösning som N22H.
Denna uppbyggnad gör det enklare att ändra inspelningsplats, flytta utrustning eller bygga ut studion utan att behöva installera nya separata ljudkablar för varje signalväg.
Helt passiv signalväg med stöd för fantommatning
Cranborne Audio N8 är helt passiv och behöver ingen extern strömförsörjning. Den använder balanserade analoga signalvägar och kan distribuera ljud utan aktiv signalbehandling eller digital konvertering.
Systemet stöder även 48 V fantommatning, vilket gör det möjligt att använda kompatibla kondensatormikrofoner genom C.A.S.T.-anslutningarna när fantommatningen tillhandahålls av ansluten utrustning.
Eftersom N8 är en passiv distributionshub innehåller den inga egna mikrofonförförstärkare, hörlursförstärkare eller A/D-omvandlare. Dessa funktioner tillhandahålls av den övriga utrustningen i systemet.
Kompatibel med Cranborne Audios C.A.S.T.-system
N8 kan användas tillsammans med bland annat Cranborne Audio N22, N22H, Camden EC1 och Camden EC2 samt andra produkter som stöder C.A.S.T.-standarden.
Det gör det möjligt att kombinera olika typer av anslutningsboxar och ljudutrustning efter inspelningsmiljöns behov. Systemet kan exempelvis användas för att distribuera mikrofonanslutningar, balanserade linjesignaler och anslutningar till kompatibel utrustning med hörlursförstärkning.
N8 fungerar även tillsammans med ljudkort och mixerbord från andra tillverkare, förutsatt att de kan anslutas till dess analoga DB25-ingångar och utgångar.
Robust metallkonstruktion och möjlighet till rackmontering
Cranborne Audio N8 har ett robust metallchassi som är anpassat för användning i studio, på scen och i fasta installationer. Det kompakta formatet gör enheten enkel att placera nära ljudkortet eller mixerbordet.
För installation i rack kan N8 monteras med Cranborne Audios Half Rack Kit, modell OBDRK001, som säljs separat.
Specifikationer
- Varumärke: Cranborne Audio
- Modell: N8
- Produkttyp: Passiv distributionshub för analoga ljudsignaler
- System: Cranborne Audio C.A.S.T.
- Signalöverföring: Balanserad analog ljudöverföring
- Antal analoga ingångar: 8
- Antal analoga utgångar: 8
- Analoga anslutningar: DB25 för ingångar och utgångar
- DB25-koppling: Tascam-standard
- C.A.S.T.-anslutningar: 4 portar, A, B, C och D
- C.A.S.T.-kontakter: RJ45
- Kanaler per C.A.S.T.-port: 2 ingående och 2 utgående signalvägar
- Totalt antal signalvägar: 16, fördelade på 8 ingångar och 8 utgångar
- Kompatibla kablar: Skärmad Cat 5e, Cat 6 och Cat 7
- Rekommenderad kabeltyp: Cat 6 eller Cat 7 för förbättrad överhörningsprestanda
- Maximal kabellängd: Upp till 100 meter
- Fantommatning: Stöd för 48 V genom C.A.S.T.-systemet
- Strömförsörjning: Helt passiv, ingen extern strömförsörjning krävs
- Kompatibilitet: Bland annat Cranborne Audio N22, N22H, Camden EC1 och Camden EC2
- Chassi: Metall
- Rackmontering: Möjlig med Half Rack Kit OBDRK001, säljs separat
- DB25-kablar: Säljs separat
Vanliga frågor om Cranborne Audio N8
Vad används Cranborne Audio N8 till?
Cranborne Audio N8 används för att distribuera balanserade analoga ljudsignaler mellan ljudkort eller mixerbord och olika platser i en studio eller på en scen. Med fyra C.A.S.T.-portar kan totalt åtta ingångskanaler och åtta utgångskanaler överföras via skärmade nätverkskablar.
Är C.A.S.T. samma sak som Dante eller vanligt Ethernet-ljud?
Nej, C.A.S.T. är Cranborne Audios system för balanserad analog ljudöverföring via skärmade nätverkskablar. Det använder RJ45-kontakter men överför inte digitalt Ethernet-ljud och kräver ingen nätverkskonfiguration.
Hur många enheter kan anslutas till Cranborne Audio N8?
N8 har fyra separata C.A.S.T.-portar och kan anslutas till upp till fyra kompatibla breakoutboxar samtidigt. Varje port hanterar två ljudsignaler i vardera riktningen.
Vilka kablar kan användas och hur långa får de vara?
Cranborne Audio N8 fungerar med skärmade Cat 5e-, Cat 6- och Cat 7-kablar med längder på upp till 100 meter. Cat 6 och Cat 7 rekommenderas för förbättrad överhörningsprestanda.
Behöver Cranborne Audio N8 strömförsörjning och stöder den fantommatning?
N8 är helt passiv och behöver ingen extern strömförsörjning. Den stöder överföring av 48 V fantommatning genom C.A.S.T.-systemet när fantommatningen tillhandahålls av ansluten utrustning.
Vilken utrustning kan användas tillsammans med N8?
N8 är kompatibel med bland annat Cranborne Audio N22, N22H, Camden EC1 och Camden EC2. Den kan även anslutas till andra ljudkort och mixerbord med lämpliga analoga anslutningar via DB25 enligt Tascam-standard.
