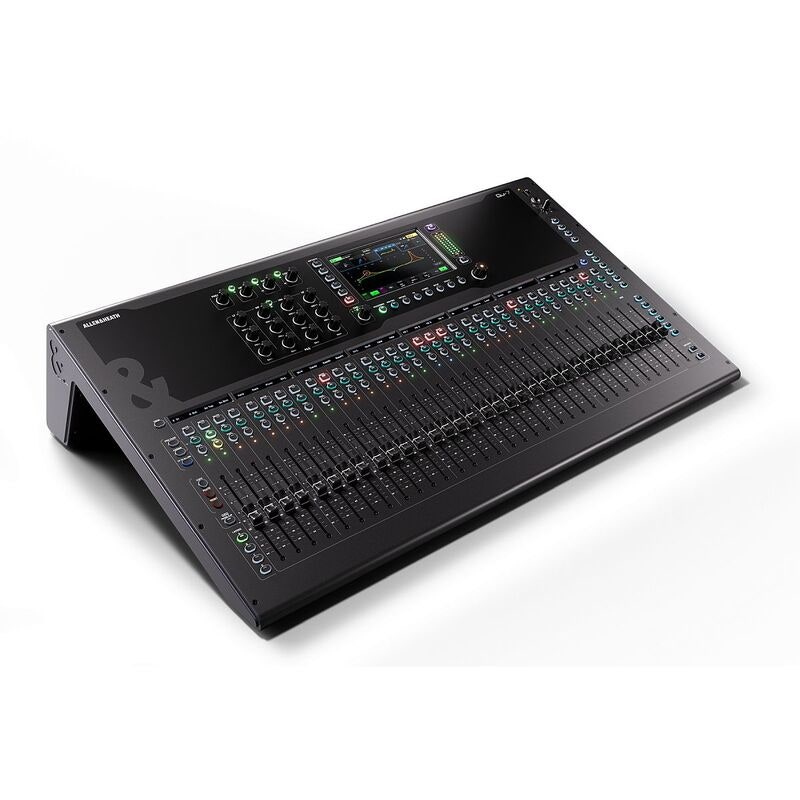

Allen & Heath Qu-7 Digital Mixer

Allen & Heath Qu-7 – 96 kHz digitalmixer med XCVI-core och Everything I/O

Allen & Heath Qu-7 är en 32-kanals digitalmixer som bygger vidare på Qu-32-formfaktorn men uppgraderats med 96 kHz XCVI FPGA-core, nya Multi-FX-motorer och SLink för Everything I/O-expansion. Med 32 XLR/Combi mic/line-ingångar, 20 XLR-utgångar, fyra anpassningsbara lager, kanaldisplayer och en 7” kapacitiv pekskärm kombinerar Qu-7 högpresterande ljudbearbetning med snabb, tydlig och direkt kontroll.

XCVI Core – 96 kHz FPGA med DEEP Processing

Qu-7 drivs av Allen & Heaths XCVI-core med 96 kHz samplingsfrekvens och intern bearbetning upp till 96-bitars precision. Systemet erbjuder 38 ingångar till mix och 28 bussar, med en latens på <0,7 ms från lokal mic-ingång till Main L/R.

Dynamikomfånget är 110 dB och frekvensgången +0/-0,5 dB mellan 20 Hz och 20 kHz. Headroom är +18 dB, med mätarkalibrering anpassad för professionell gainstruktur.

In- och utgångar: 32 mic/line och 20 XLR ut

• 32 x balanserade XLR/TRS Combi mic/line-ingångar (återkallbar preamp)
• 2 x stereo line-ingångar (vardera 2 x TRS)
• 1 x talkback-ingång
• 20 x balanserade XLR-utgångar
• 2 x TRS-utgångar (A/B)
• 1 x AES3 stereo digitalutgång
• SLink (Neutrik EtherCON/RJ45) för Everything I/O (upp till 128×128 @96 kHz)
• USB-C 32×32 ljudinterface (48/96 kHz)
• USB-A för stereo inspelning/uppspelning
• SD-kortplats för multitrack (16×16 @96 kHz / 32×32 @48 kHz)

Alla in- och utgångar är fullt patchbara, vilket gör Qu-7 flexibel för både traditionell 1:1-routing och mer avancerade patchflöden.

Mixstruktur, FX och kanalbearbetning

Qu-7 erbjuder 12 mixar (6 mono/länkbara Aux och 6 stereo Aux/Group), 4 matrisutgångar samt stereo Main LR. Kanalbearbetningen omfattar HPF, 4-bands parametrisk EQ, gate med sidechain, kompressor med DEEP-alternativ samt upp till 341 ms delay.

Sex interna Multi-FX-motorer har dedikerade returkanaler och kan användas som Send>Return eller som insert med Wet/Dry-kontroll. Mixbussarna har även 28-bands grafisk EQ och verktyg för systemanpassning.

Gain Assistant, Feedback Assistant och AMM

Gain Assistant hjälper till att snabbt sätta optimal ingångsnivå och fortsätter att övervaka signalen för att minska risken för oväntade toppar. Feedback Assistant identifierar och reducerar problemfrekvenser automatiskt med upp till 16 filter per mix.

Den integrerade 32-kanaliga Automatic Mic Mixer (AMM) använder gain-sharing-algoritm och är anpassad för tal, konferens och broadcast utan extra latens eller extern DSP.

Kontroll och arbetsflöde

Mixern har 33 motoriserade 100 mm-reglar, fyra anpassningsbara kanalstripslager och åtta SoftKeys. Varje kanal har en egen display med kanalnamn, typ/anslutning och kromatisk nivåmätning. Den 7” kapacitiva pekskärmen (800×480) använder ett omarbetat, snabbt och responsivt gränssnitt.

Fjärrstyrning stöds via appar för Windows, macOS, iOS och Android. MIDI finns via USB-C och TCP/IP, och fotomkopplaringången kan konfigureras som enkel/dubbel samt momentary/latching.

Everything I/O via SLink

SLink-porten möjliggör anslutning till Everything I/O-familjen av stageboxar och expansionsenheter. Qu-7 kan även kopplas till andra Allen & Heath-mixers och ge åtkomst till upp till 128×128 kanaler i 96 kHz för patchning och systemintegration.

Specifications

• Typ: Digital mixer
• Samplingsfrekvens: 96 kHz
• Processor: XCVI FPGA Core
• Antal kanaler till mix: 36x ingångar (32x mono/länkbara, 2x stereo)
• Mic/Line ingångar: 32 x XLR/TRS Combi
• Stereo line ingångar: 2 x stereo (TRS)
• XLR utgångar: 20
• TRS utgångar: 2
• AES3 utgång: 2 channel, XLR
• Motorfaders: 33 x 100 mm
• Mixar: 12
• Matris: 4 (mono/länkbara)
• FX-motorer: 6
• SLink: upp till 128x128 @96 kHz (GigaACE/GX)
• USB-C interface: 32x32, 48/96 kHz, 24-bit
• SD multitrack: 16 ch @96 kHz / 32 ch @48 kHz, 24-bit
• Dynamikomfång: 110 dB
• Latens: <0.7 ms
• Strömförsörjning: 100–240V AC
• Max effektförbrukning: 105 W
• Mått (B x D x H): 800 x 476 x 213 mm
• Vikt (utan emballage): 16.7 kg
• EAN: 5056756901714
• SKU: QU-7
• Färg: Svart
