Audioscope 2813-E - Real-Time Spectrum Analyzer

OBS: Begagnad realtids-spektumanalysator från Audioscope. Bra skick. 6 månaders garanti.

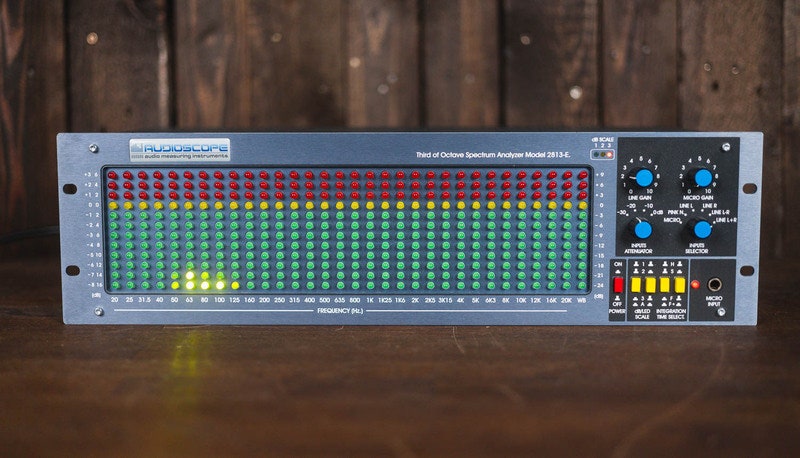

Audioscope 2813-E – 1/3 oktavs realtids-spektumanalysator

Audioscope 2813-E är en 1/3 oktavs realtids-spektumanalysator konstruerad för noggrann visning och mätning av ljudfrekvenser mellan 20 Hz och 20 kHz. Enheten är utrustad med 31 bandpassfilter och ett bredbandsläge, vilket gör den användbar i både ljudtekniska och akustiska mätmiljöer.

Display och signalhantering

Den 32-kolumners LED-displayen visar frekvensnivåerna med 12 lysdioder per kolumn. Skalupplösningen kan ställas in på 1, 2 eller 3 dB per LED, och en automatisk skalningsfunktion justerar visningen efter signalnivån. Dynamiken kan visas i tre lägen: 12, 24 eller 36 dB.

Anslutningar och inmatning

Audioscope 2813-E har flera ingångsalternativ: mikrofon, rosa brus, linje vänster, höger, L+R och L–R. Mikrofoningången är elektroniskt balanserad med 600 ohm impedans och erbjuder +12 V fantommatning via 6,3 mm frontjack. Rekommenderade mikrofoner är modellerna M100 och M200. Linjeingångarna är elektroniskt balanserade via XLR-kontakter, med en motsvarande balanserad XLR-utgång.

Funktioner och drift

Analysatorn har en inbyggd rosa brus-generator för kalibrering och mätning. Integreringstiden kan justeras i fyra lägen: 1/4 s (Fast+), 1 s (Fast), 4 s (Slow) eller Hold-läge.

Konstruktion och strömförsörjning

Enheten har rackformat (3U) och drivs med 100–240 V AC vid 50/60 Hz, med en effektförbrukning på 55 W. Den väger 6 kg.

Specifikationer

• Realtids-spektumanalysator med 31 band (1/3 oktav) + bredband
• Frekvensområde: 20 Hz – 20 kHz
• 2-poliga bandpassfilter
• 32-kolumners LED-display med 12 lysdioder per kolumn
• Skalupplösning: 1, 2, 3 dB + automatisk skala
• Dynamiklägen: 12, 24, 36 dB
• Ingångar: Mikrofon, Pink-noise, Line L, R, L+R, L–R
• Mikrofoningång: 600 ohm, elektroniskt balanserad, +12 V fantommatning
• Linjeingångar: 600 ohm, elektroniskt balanserade, XLR
• Rosa brus-generator med balanserad XLR-utgång
• Integreringstider: 1/4 s, 1 s, 4 s, Hold
• Nätström: 100–240 VAC, 50/60 Hz, 55 W
• Format: 3U rack, vikt 6 kg
