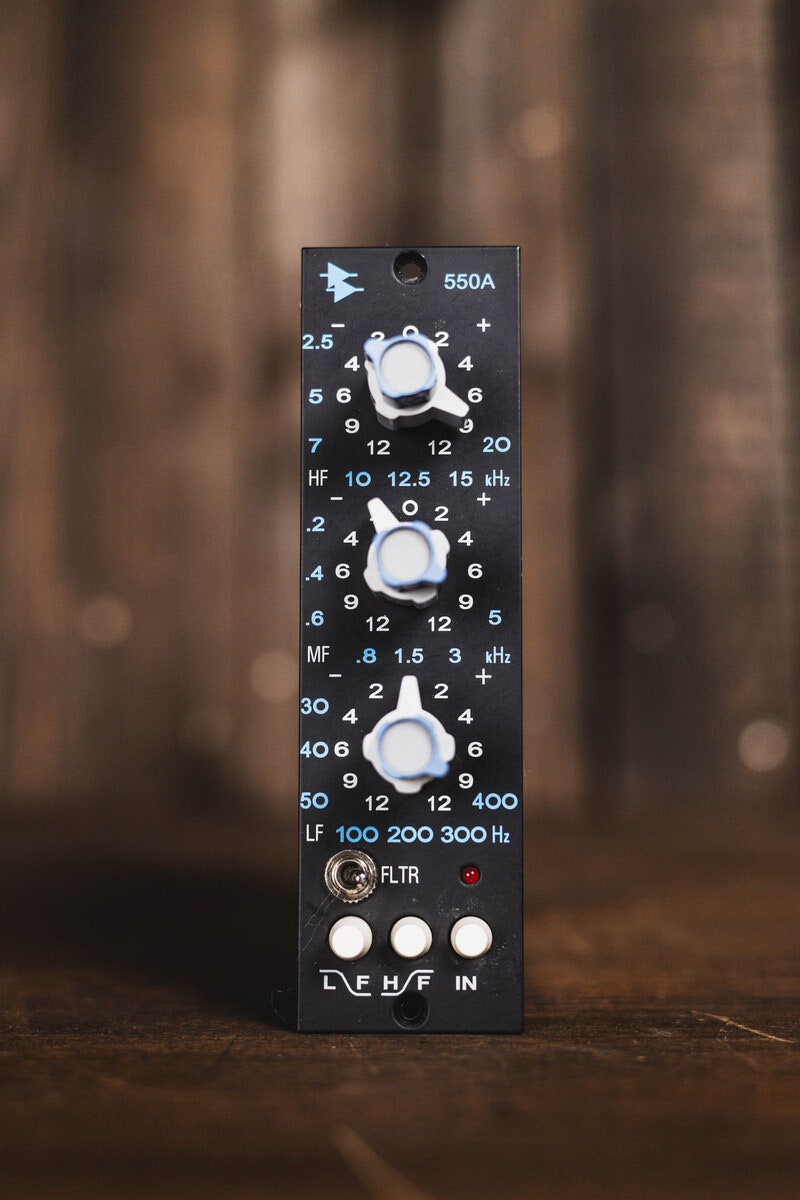

API 550A

OBS: Begagnad equalizer från API. Gott skick. Se bilder för kosmetiskt skick. 6 månaders garanti.

API 550A – diskret 3-bands equalizer med Proportional Q och klassisk API-karaktär

API 550A är en diskret 3-bands equalizer som har varit en etablerad studiostandard sedan slutet av 1960-talet. Modellen är känd för sin Proportional Q-krets, sina stegade kontroller och den klassiska API-konstruktionen med 2520 op-amp.

EQ:n är utvecklad för musikaliskt formad tonbearbetning med tydlig analog karaktär, hög headroom och flexibla filterval i ett kompakt 500-serieformat.

Översikt och funktioner

550A är byggd som en färgstark och musikalisk equalizer med tre överlappande band, fasta frekvensval och separata filterfunktioner. Konstruktionen gör det enkelt att arbeta snabbt och repetera exakta inställningar.

3-bands EQ med överlappande frekvensområden

Equalizern har tre band med totalt 21 valbara frekvenspunkter, sju per band. Det ger bred användbarhet för formning av bas, mellanregister och diskant i många olika typer av signaler.

Proportional Q

API:s Proportional Q-krets gör att filterbredden smalnar av automatiskt när du ökar boost eller cut. Det ger bredare och mer musikaliska kurvor vid mindre justeringar och mer fokuserad bearbetning vid större ingrepp.

Stegade kontroller

550A använder fasta steg för både frekvens och nivå. Varje band erbjuder boost eller dämpning upp till ±12 dB i fasta steg, vilket gör det enkelt att återkalla tidigare inställningar.

Peaking, shelving och bandpassfilter

De högsta och lägsta banden kan växlas mellan peaking- och shelving-läge. Modellen har även ett separat inkopplingsbart bandpassfilter.

Klassisk API-konstruktion

EQ:n är baserad på API:s 2520 op-amp och har hög clip-nivå på +30 dBm. Konstruktionen bidrar till modellens välkända analoga arbetssätt och höga headroom.

Specifications

• Typ: Diskret 3-bands equalizer
• Modell: API 550A
• Format: 500-serien, 1 slot
• Antal band: 3 överlappande band
• Totalt antal frekvenspunkter: 21
• LF-frekvenser: 30, 40, 50, 100, 200, 300, 400 Hz
• MF-frekvenser: 200, 400, 600, 800 Hz, 1.5, 3, 5 kHz
• HF-frekvenser: 2.5, 5, 7, 10, 12.5, 15, 20 kHz
• Boost/Cut: ±12 dB per band
• Steg: 2, 4, 6, 9 och 12 dB
• Q: Proportional Q
• Filtertyper: High och Low kan ställas i Peaking eller Shelving
• Extra filter: Inkopplingsbart bandpassfilter, 50 Hz till 15 kHz
• Frekvensomfång: 30 Hz till 20 kHz (±0,5 dB)
• Headroom: +30 dBm clip-nivå
• THD: Max 0,05 % vid +4 dBm; 0,07 % vid +18 dBm
• Brus: –90 dBm (unequalized)
• Ingångsimpedans: 17 kΩ till 66 kΩ
• Utgångsimpedans: Mindre än 85 Ω, transformatorkopplad
• Strömförbrukning: ±15V till ±18V DC @ 70 mA
• Vikt: Ca 0,9 kg

FAQ

Hur många EQ-band har API 550A?
Den har tre överlappande EQ-band.

Vad innebär Proportional Q?
Det innebär att filterbredden smalnar av automatiskt ju mer du boostar eller dämpar.

Kan high- och low-banden växlas mellan olika filtertyper?
Ja, de kan ställas i peaking- eller shelving-läge.

Vilket format använder API 550A?
Den är byggd för 500-serien och tar upp en slot.
