Genelec 8341AP

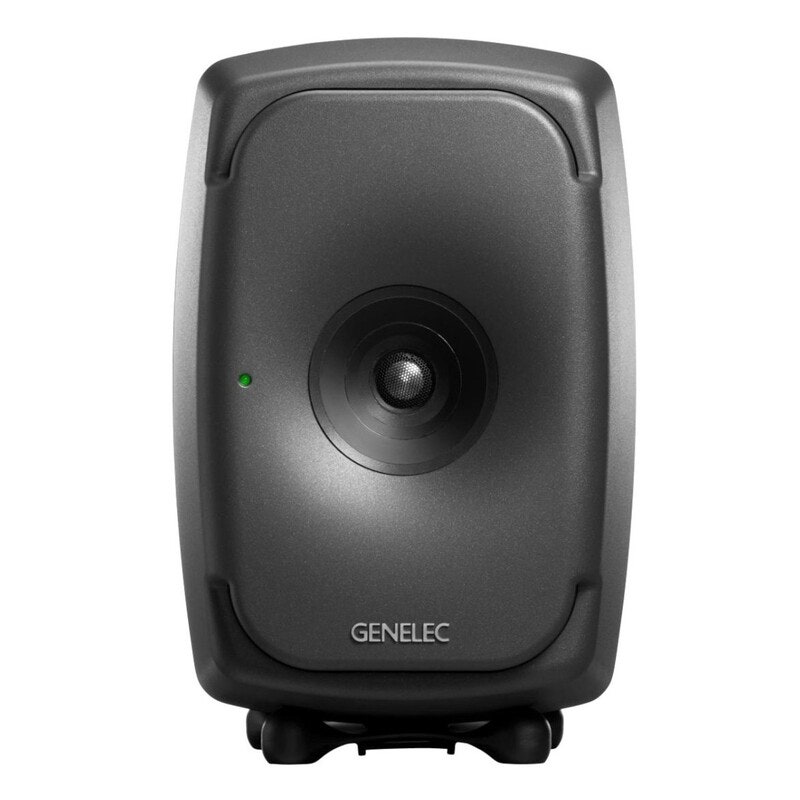

Genelec 8341A – trevägs SAM-studiomonitor med point source-design och GLM-kalibrering

Genelec 8341A är en trevägs SAM Smart Active Monitor i The Ones-serien, framtagen för professionell närfältslyssning där exakt ljudbild, hög upplösning och rumsanpassning är avgörande. Den kombinerar point source-design, koaxialt mellanregister/diskant-element och dubbla dolda baselement i ett robust aluminiumkabinett.

Med dubbla 170 x 90 mm baselement, 90 mm koaxialt mellanregister, 19 mm koaxial diskant och GLM-kalibrering passar 8341A för korta till medellånga lyssningsavstånd, stereo, surround och immersiva system. Den medföljande Iso-Pod-foten frikopplar monitorn från underlaget och gör det enkelt att rikta den akustiska axeln mot lyssningspositionen.

Översikt och funktioner

Trevägs point source-monitor för krävande lyssning

8341A är en större modell i Genelecs The Ones-serie och erbjuder mer lågfrekvensdjup och högre SPL-kapacitet än 8331A. Konstruktionen ger fördelarna från en trevägs point source-monitor i ett format som fungerar i både mindre och medelstora studiomiljöer.

MDC, ACW och koaxial elementdesign

Minimum Diffraction Coaxial-elementet kombinerar mellanregister och diskant i en koaxial konstruktion. Tillsammans med Acoustically Concealed Woofers skapas en trevägslösning där de dubbla baselementen arbetar bakom frontens vågledare, vilket ger kontrollerad spridning över ett brett frekvensområde.

GLM och AutoCal för rumsanpassning

8341A kan konfigureras och kalibreras med Genelec Loudspeaker Manager och AutoCal. GLM mäter lyssningspositionen och anpassar nivå, frekvensrespons och systeminställningar för att kompensera för rummets påverkan, oavsett om monitorn används i mono, stereo eller immersiva system.

Analog och digital signalhantering

8341A har balanserad analog XLR-ingång samt AES/EBU digital ingång och digital Thru-utgång via XLR. Den digitala signalhanteringen stödjer 16–24 bit och 32–192 kHz, och GLM-nätverket ansluts via två RJ45-kontakter.

Aktiv trevägskonstruktion med optimerade förstärkare

Varje register drivs av en egen Class D-förstärkare: 250 W för bas, 150 W för mellanregister och 150 W för diskant. Aktiva delningsfilter arbetar på låg signalnivå och inbyggda skyddskretsar bidrar till stabil drift även vid krävande användning.

Anpassning till rum och placering

8341A kan kalibreras via GLM, men har även fristående inställningar för bland annat Bass Roll-Off, Bass Tilt, Treble Tilt och Desktop 160 Hz. Det gör det möjligt att anpassa monitorn efter placering på skrivbord, nära vägg eller i andra praktiska studiomiljöer.

Flexibel orientering och montering

8341A kan användas både horisontellt och vertikalt. Iso-Pod ingår och kan monteras i flera positioner för rätt lutning. Kabinettet har även M10x10 mm-gänga i botten och M6x10 mm-gängor på baksidan för kompatibla monteringslösningar.

Specifikationer

• Produkt: Genelec 8341A
• Typ: SAM Smart Active Monitor, aktiv trevägs point source-studiomonitor
• Serie: The Ones
• Användning: Närfältslyssning, korta till medellånga lyssningsavstånd, studio, broadcast, postproduktion, stereo, surround och immersiva system
• Frekvensomfång: 45 Hz–20 kHz, ±1,5 dB
• Low cutoff: 38 Hz, -6 dB
• High cutoff: 37 kHz, -6 dB
• Peak SPL: ≥118 dB per par vid 1 m med musikmaterial
• Short term max SPL: ≥110 dB
• Long term max SPL: ≥101 dB
• Egenljud: ≤3 dB SPL, A-vägt
• Basförstärkare: 250 W Class D
• Mellanregisterförstärkare: 150 W Class D
• Diskantförstärkare: 150 W Class D
• Bas: 2 x 170 x 90 mm / 6 3/4" x 3 1/2" racetrack cone
• Mellanregister: 90 mm / 3 1/2" coaxial cone
• Diskant: 19 mm / 3/4" coaxial metal dome
• Delningsfrekvenser: 500 Hz och 3 kHz
• Kabinett: Die cast aluminium
• Kabinettyp: Reflex port
• Teknik: Smart Active Monitor, SAM
• Teknik: Minimum Diffraction Coaxial, MDC
• Teknik: Acoustically Concealed Woofers, ACW
• Teknik: Directivity Control Waveguide, DCW
• Teknik: Minimum Diffraction Enclosure, MDE
• Teknik: Intelligent Signal Sensing, ISS
• Stativ: Iso-Pod Isolation Positioner/Decoupler
• Rumskorrigering: GLM AutoCal, GLM manuell kalibrering samt fristående kontroller
• Fristående kontroller: Bass Roll-Off, Bass Tilt, Treble Tilt, Desktop 160 Hz, Level, Stored och ISS
• Harmonisk distorsion: 50–100 Hz ≤2 %, över 100 Hz ≤0,5 %
• Latens GLM OFF: 3,3 ms vid höga frekvenser från ingång till akustisk utgång
• Latens GLM ON: 7,0 ms vid höga frekvenser från ingång till akustisk utgång
• Analog ingång: Balanserad XLR hona, 10 kOhm
• Max analog input: +25 dBu
• Analog input sensitivity: -6 dBu för 100 dB SPL vid 1 m
• Digital ingång: XLR hona, AES/EBU, 110 Ohm
• Digital utgång: XLR hane, AES/EBU Thru, 110 Ohm
• Digital word length: 16–24 bit
• Digital sample rate: 32–192 kHz
• GLM Control network: 2 x RJ45
• Nätspänning: 100–240 VAC, 50/60 Hz
• Strömförbrukning ISS aktiverat: ≤0,5 W
• Strömförbrukning inaktiv: ≤16 W
• Strömförbrukning full effekt: 250 W
• Höjd: 351 mm
• Höjd med Iso-Pod: 370 mm
• Bredd: 237 mm
• Djup: 243 mm
• Vikt: 9,8 kg
• Montering: Iso-Pod, M10x10 mm-gänga i botten samt M6x10 mm-gängor för vägg- eller takfästen
• Medföljande tillbehör: Strömkabel 1,8 m, RJ45-kabel 5 m och användarmanual
• Antal: Levereras som 1 monitor

Placering och lyssningsposition

För bästa resultat ska Genelec-monitorer placeras så symmetriskt som möjligt i förhållande till lyssningspositionen. Båda högtalarna ska ha samma avstånd till lyssnaren och vinklas in på samma sätt. Den bästa utgångspunkten är att monitorerna och lyssnaren bildar en liksidig triangel, där avståndet mellan högtalarna är samma som avståndet från varje högtalare till lyssningspositionen.

8341A kan användas både vertikalt och horisontellt utan att ändra den grundläggande point source-principen. Den akustiska axeln ska riktas mot lyssningspositionen, och Iso-Pod-stativet gör det enkelt att vinkla monitorn korrekt mot öronhöjd.

Akustiska reflektioner från skrivbord, skärmar, rack och andra närliggande ytor kan påverka ljudbilden och ge färgning. Placera monitorerna och lyssningspositionen så fritt från reflekterande ytor som möjligt, eller lyft monitorerna från bordet med stativ för tydligare och mer balanserad lyssning.

8341A kan kalibreras med GLM och AutoCal för att kompensera för rummets påverkan vid lyssningspositionen. För nätverk och kalibrering ansluts monitorerna via RJ45 till GLM Adapter och en dator, och mätmikrofonen placeras vid lyssningspositionen.
