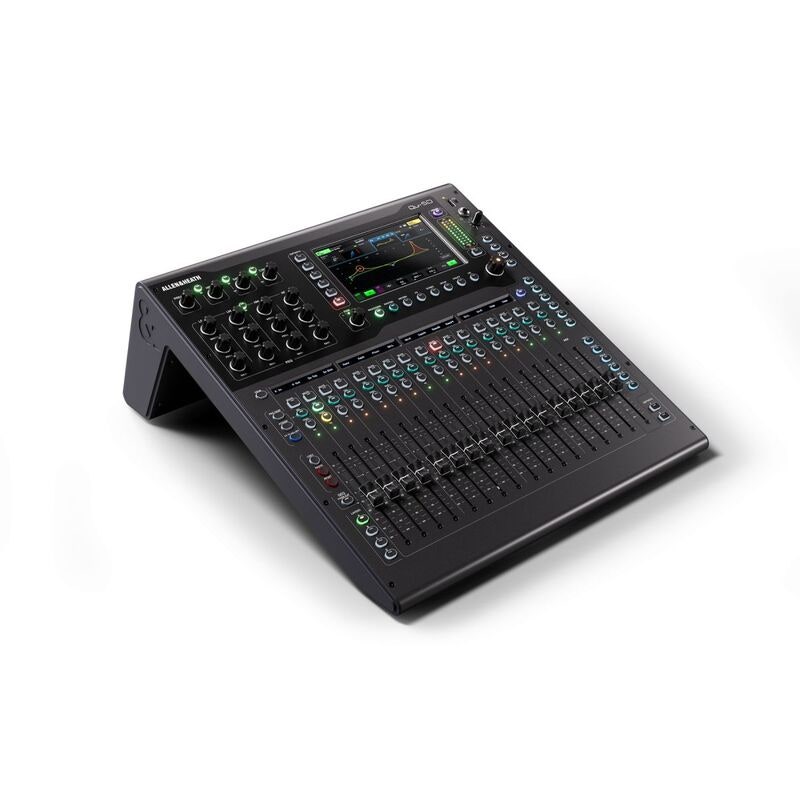

A&H QU-5 Dante Console

Digitalmixer för scen, studio och installation – Allen & Heath Qu-5

Allen & Heath Qu-5 är en 32-kanals digitalmixer för 96 kHz, konstruerad för professionella ljudmiljöer som liveproduktion, broadcast och installation. Den bygger vidare på formatet från Qu-16 men är uppgraderad med Allen & Heaths XCVI FPGA-processor, nytt användargränssnitt och ett utökat I/O-koncept. Qu-5D-modellen inkluderar dessutom en inbyggd Dante-port för integration i Dante-baserade system.

Hårdvaruplattform och processorkraft

Mikrofonpreamps och AD/DA-omvandlare arbetar i 96 kHz för att bibehålla detaljrikedom i ljudet. Mixern drivs av Allen & Heaths XCVI-arkitektur, vilket möjliggör hög kapacitet och låg latens.
Den har 17 motoriserade reglar, fyra anpassningsbara kanalstripslager och dedikerade visningar för varje kanal med färgkodade nivåmätare.

Anslutningar och flexibilitet

Qu-5 har 16 XLR/jack-ingångar, 2 stereokanaler via TRS samt en talkback-ingång. Den kan konfigureras med upp till 36 ingångar till mix och har 12 mixbussar, 4 matrisutgångar samt AES3 digitalutgång.
Med den intelligenta SLink-porten ges tillgång till upp till 128x128 kanaler och full kompatibilitet med Everything I/O-serien. Qu-5D inkluderar även ett 16x16 Dante-gränssnitt med stöd för både 48 och 96 kHz.

Inspelning och uppspelning

Mixerbordet har ett USB-C-interface (32x32) för multikanalsinspelning samt SD-kortplats för inspelning i 96 eller 48 kHz. En USB-A-port möjliggör stereo-inspelning och uppspelning direkt till/från USB-minne.

Kontroll och funktionalitet

Det nya användargränssnittet på pekskärmen ger snabb åtkomst till parametrar, effekter och routing. Fyra lager och åtta SoftKeys gör det möjligt att anpassa arbetsflödet. Funktioner som Gain Assistant och Feedback Assistant förenklar inställningen av nivåer och dämpar rundgång automatiskt. En integrerad 32-kanalig AMM (Automatic Mic Mixer) gör mixern lämpad för konferens och broadcast.

Specifikationer i urval

• 96 kHz XCVI-processor
• 36 ingångar till mix (32 mono, 2 stereo, talkback)
• 12 mixar + 4 matrisutgångar
• 6 interna Multi-FX-motorer
• 7" kapacitiv pekskärm
• 17 motoriserade reglar, 4 kanalstripslager
• 8 SoftKeys
• 128x128 SLink-port för Everything I/O
• USB-C (32x32) + SD (16/32x16/32) ljudinspelning
• Qu-5D: 16x16 Dante-port (48/96 kHz)
