Yamaha CHR15

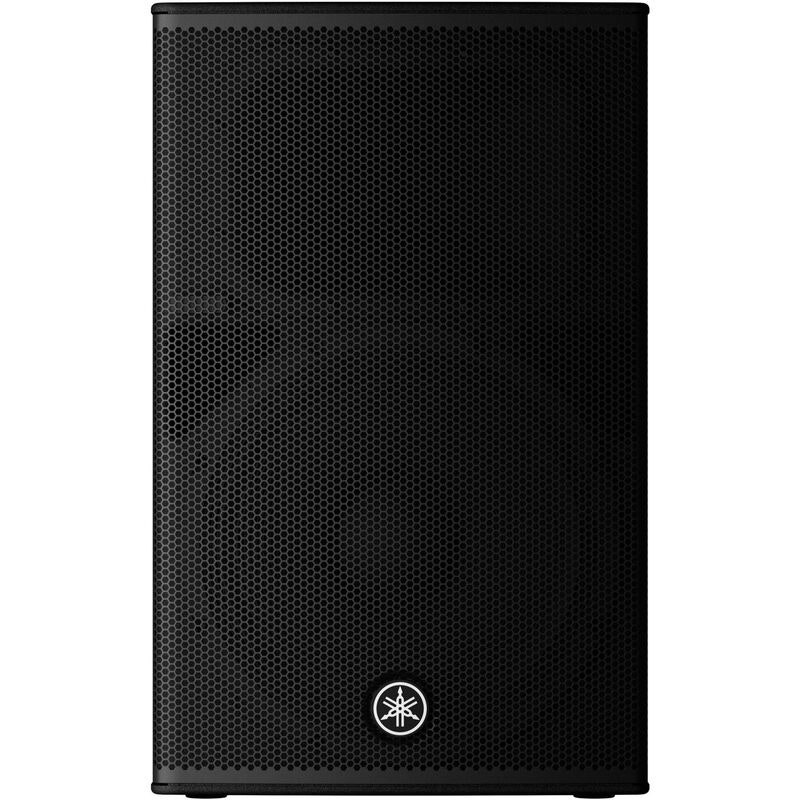

Yamaha CHR15 – 15-tums passiv PA-högtalare

Yamaha CHR15 är en tvåvägs PA-högtalare för användning som huvudhögtalare i ljudsystem. Den har ett 15-tums baselement och en kompressionsdriver med 1,4-tums membran. Plywoodkabinettet, den slitstarka polyureabeläggningen och två bärhandtag passar både portabla system och fasta installationer.

Stativmontering och riktad täckning

CHR15 har en nominell spridning på 90° horisontellt och 60° vertikalt. De två 35 mm stativfästena i botten ger möjlighet till rak placering eller 7 graders nedåtlutning. Lutningen hjälper till att rikta ljudet mot publikens lyssningsområde.

För fast installation finns två upphängningspunkter upptill och en baktill på kabinettet.

Separat slutsteg och DSP-inställningar

CHR15 är en passiv högtalare med 8 ohms impedans och behöver ett separat slutsteg. Yamahas DSP-utrustade slutsteg eller kompatibla högtalarprocessorer kan använda inställningar framtagna för CHR-serien.

15-tums baselementet ger basåtergivning för användning som huvudhögtalare. Systemet kan kompletteras med en subwoofer när större räckvidd i basregistret behövs.

Specifikationer

• Modell: Yamaha CHR15
• Typ: passiv tvåvägs PA-högtalare
• Konstruktion: basreflex
• Baselement: 15 tum, 2,5-tums talspole
• Kompressionsdriver: 1,4-tums membran, 1-tums hornhals
• Frekvensområde: 49 Hz – 20 kHz, −10 dB
• Spridning: 90° horisontellt × 60° vertikalt
• Delningsfrekvens: 2 kHz
• Nominell impedans: 8 Ω
• Känslighet: 95 dB SPL, 1 W / 1 m
• Maximalt ljudtryck: 125 dB SPL, beräknat toppvärde
• Effekttålighet: 250 W NOISE / 500 W PGM / 1 000 W PEAK
• Anslutningar: 2 × speakON NL4MP, parallellkopplade
• Kabinett: plywood med svart polyureabeläggning
• Bärhandtag: två sidohandtag
• Stativfästen: 35 mm, vinklar 0° och −7°
• Upphängningspunkter: två upptill och en baktill, M10
• Mått: 432 × 692 × 405 mm, bredd × höjd × djup
• Vikt: 22 kg

Vanliga frågor

Behöver Yamaha CHR15 ett separat slutsteg?

Ja. CHR15 är en passiv högtalare med 8 ohms impedans som behöver ett separat slutsteg.

Vad är fördelen med två stativfästen?

Högtalaren kan monteras rakt eller med 7 graders nedåtlutning för att rikta ljudet mot publikens lyssningsområde.

Är 1 000 W högtalarens kontinuerliga effekttålighet?

Nej. 1 000 W är PEAK-värdet. Effekttåligheten är 250 W NOISE och 500 W PGM.
