Yamaha CHR10

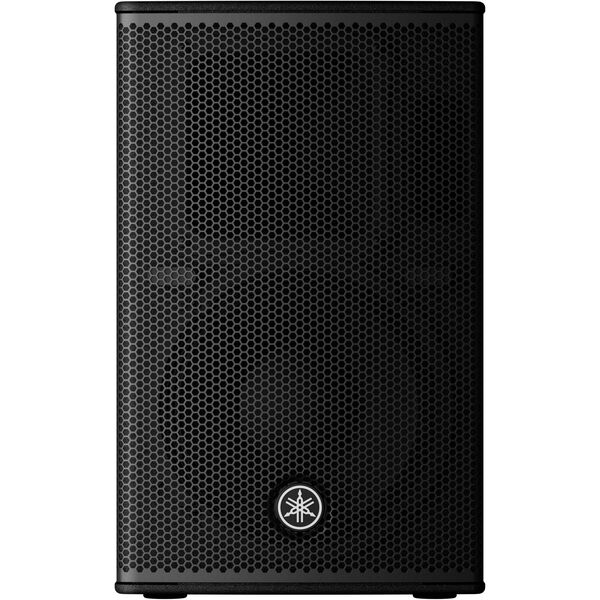

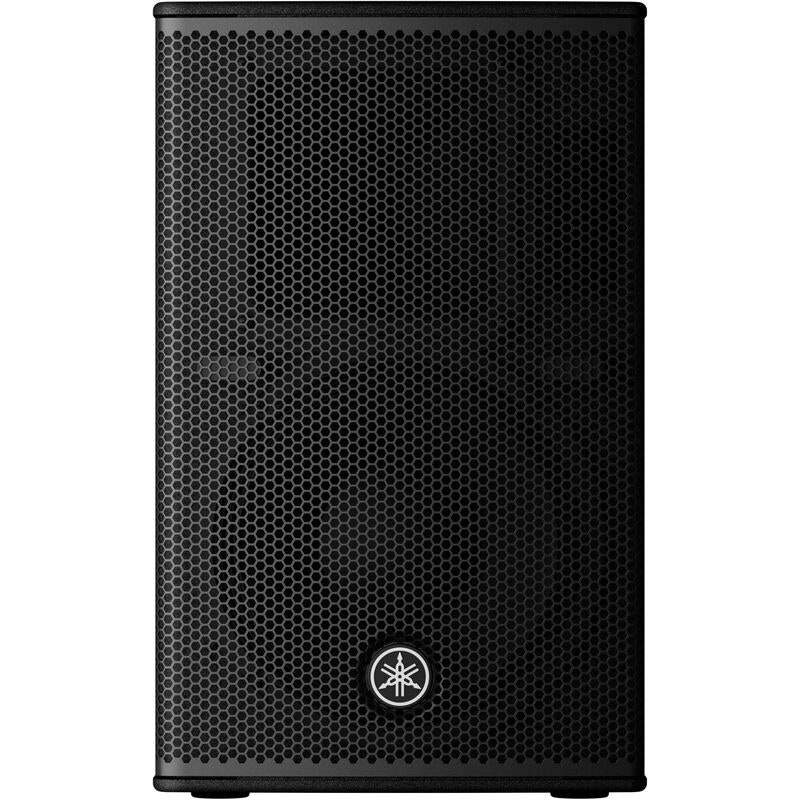

Yamaha CHR10 – 10-tums passiv PA-högtalare

Yamaha CHR10 är en kompakt tvåvägs PA-högtalare för fasta installationer och portabel ljudförstärkning. Den har ett 10-tums baselement, en kompressionsdriver med 1,4-tums membran och ett vridbart horn. Plywoodkabinettet och den slitstarka polyureabeläggningen är anpassade för regelbunden användning.

CHR10 har 8 ohms nominell impedans och behöver ett separat slutsteg. Frekvensområdet är 55 Hz – 20 kHz, vilket gör den användbar för tal och musik i ett kompakt system.

Vridbart horn för flexibel täckning

Hornets nominella spridning är 90° horisontellt och 60° vertikalt. Hornet kan vridas efter högtalarens placering, så att spridningen kan anpassas för stående eller liggande montering.

Plywoodkabinett och flera monteringsalternativ

Plywoodkabinettet ger en styv konstruktion, medan den svarta polyureabeläggningen skyddar ytan mot slitage. Ett handtag på ovansidan underlättar transport. I botten finns ett 35 mm stativfäste.

CHR10 har upphängningspunkter för fast installation. U-bygeln UB-DXRDHR10, som säljs separat, möjliggör vägg- eller takmontering i stående eller liggande position.

Separat slutsteg och högtalaranpassad DSP

CHR10 har en effekttålighet på 175 W NOISE, 350 W PGM och 700 W PEAK. Beräknat maximalt ljudtryck är 122 dB SPL. Två parallellkopplade speakON-anslutningar förenklar högtalarkabeldragningen.

Med Yamahas DSP-utrustade slutsteg eller en kompatibel högtalarprocessor kan du använda inställningar framtagna för CHR-serien. Högtalaren kan kompletteras med en subwoofer när systemet behöver större räckvidd i basregistret.

Specifikationer

• Modell: Yamaha CHR10
• Typ: passiv tvåvägs PA-högtalare
• Konstruktion: basreflex
• Baselement: 10 tum, 2-tums talspole
• Kompressionsdriver: 1,4-tums membran, 1-tums hornhals
• Frekvensområde: 55 Hz – 20 kHz, −10 dB
• Spridning: 90° × 60°, vridbart horn
• Delningsfrekvens: 2,5 kHz
• Nominell impedans: 8 Ω
• Känslighet: 93 dB SPL, 1 W / 1 m
• Maximalt ljudtryck: 122 dB SPL, beräknat toppvärde
• Effekttålighet: 175 W NOISE / 350 W PGM / 700 W PEAK
• Anslutningar: 2 × speakON NL4MP, parallellkopplade
• Kabinett: plywood med svart polyureabeläggning
• Stativfäste: 35 mm
• Upphängningspunkter: två upptill och en baktill, M10
• Mått: 305 × 494 × 300 mm, bredd × höjd × djup
• Vikt: 13,7 kg
• Tillbehör: UB-DXRDHR10 U-bygel, säljs separat

Vanliga frågor

Behöver Yamaha CHR10 ett separat slutsteg?

Ja. CHR10 är en passiv högtalare som behöver ett separat slutsteg.

Är 700 W högtalarens kontinuerliga effekttålighet?

Nej. 700 W är PEAK-värdet. Effekttåligheten är 175 W NOISE och 350 W PGM.

Kan CHR10 monteras liggande?

Ja. Det vridbara hornet möjliggör liggande montering. U-bygeln UB-DXRDHR10 säljs separat.
