Focusrite ISA ADN8

Focusrite ISA ADN8 – 8-kanaligt A/D-kort med Dante, AES3 och ADAT för ISA 428 MkII och ISA 828 MkII

Focusrite ISA ADN8 är ett valfritt 8-kanaligt A/D-kort för Focusrite ISA 428 MkII och ISA 828 MkII, framtaget för att ge klassiska ISA-mikrofonförstärkare direkt anslutning till moderna digitala studiosystem. Kortet erbjuder högkvalitativ analog-till-digital omvandling med upp till 24-bit/192 kHz och anslutning via Dante, AES3, ADAT och word clock.

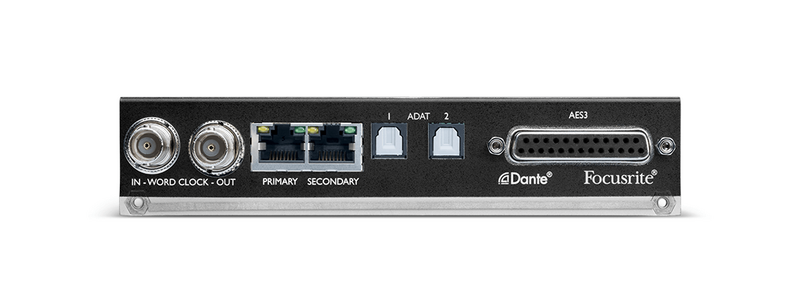

Med primär och sekundär Dante-anslutning via Ethernet, AES59 DB25 för AES3, dubbla TOSLINK-portar för ADAT och BNC word clock I/O är ISA ADN8 byggt för professionella nätverksbaserade studios, broadcastmiljöer och avancerade produktionssystem. Routing och kontroll sker via RedNet Control och Dante Controller, vilket minskar behovet av fysisk ompatchning.

Översikt och funktioner

8-kanalig A/D-expansion för ISA 428 MkII och ISA 828 MkII

ISA ADN8 monteras i Focusrite ISA 428 MkII eller ISA 828 MkII och ger åtta kanaler precisionsomvandling från analogt till digitalt. Det gör det möjligt att använda ISA-seriens klassiska mikrofonförstärkare i moderna digitala arbetsflöden utan att kompromissa med ljudkvalitet, dynamiskt omfång eller professionell anslutningsstandard.

Dante med redundans, AES3 och ADAT

Kortet har primär och sekundär RJ45-Dante-anslutning för redundans och automatisk växling vid fel. AES3-anslutning sker via en industristandard AES59 DB25-kontakt, medan två TOSLINK-portar ger ADAT-utgång med upp till 8 kanaler vid lägre samplingsfrekvenser. Detta gör ISA ADN8 flexibelt för både nätverksbaserad ljuddistribution och traditionella digitala studiosystem.

Word clock, mjukvarustyrning och Brainworx-plugin

Word Clock In och Out på BNC-kontakter gör det möjligt att synkronisera kortet med externa digitala klockor, synka ett Dante-nätverk till house clock eller låta extern utrustning följa Dante-systemet. RedNet Control används för mätning och inställningar, medan Dante Controller hanterar routing från datorn. Brainworx bx_console Focusrite ingår och modellerar ISA 110 Equaliser och ISA 130 Dynamics Modules i pluginform.

Specifikationer

• Produkt: 8-kanaligt A/D-kort
• Kompatibilitet: Focusrite ISA 428 MkII och ISA 828 MkII
• Kanaler: 8 kanaler analog-till-digital omvandling
• Ljudupplösning: Upp till 24-bit/192 kHz
• Dante: Primär och sekundär RJ45 Ethernet-port
• Dante-redundans: Ja, med automatisk växling vid fel
• AES3: 8 kanaler via AES59 DB25
• ADAT: 2 x TOSLINK-utgångar
• ADAT-kanaler: 8 kanaler upp till 96 kHz, 4 kanaler vid 192 kHz
• Word clock: BNC In och Out
• Word Clock Input: 1 x BNC 75 Ω med omkopplingsbar terminering
• Word Clock Output: 1 x BNC 75 Ω
• Klockkällor: Internal eller Word Clock
• 0 dBFS referensnivå: 22 dBu
• Frekvensomfång: 20 Hz – 20 kHz ±0,1 dB
• THD+N: -105 dB, 0,0006 %, ovägt, 20 Hz – 20 kHz, -1 dBFS input
• Brus vid signal: -121 dBu A-vägt, typiskt
• Dynamiskt omfång: 121 dB A-vägt, typiskt, 20 Hz – 20 kHz
• Samplingsfrekvenser: 44,1, 48, 88,2, 96, 176,4 och 192 kHz vid 24 bit
• ADAT vid 44,1/48 kHz: Port 1 = kanal 1–8, Port 2 = kanal 1–8
• ADAT vid 88,2/96 kHz: S/MUX I, Port 1 = kanal 1–4, Port 2 = kanal 5–8
• ADAT vid 176,4/192 kHz: S/MUX II, Port 1 = kanal 1–2, Port 2 = kanal 3–4
• Styrning: RedNet Control och Dante Controller
• Medföljande mjukvara: RedNet Control
• Medföljande plugin: Brainworx bx_console Focusrite
• Garanti: Tre års garanti
