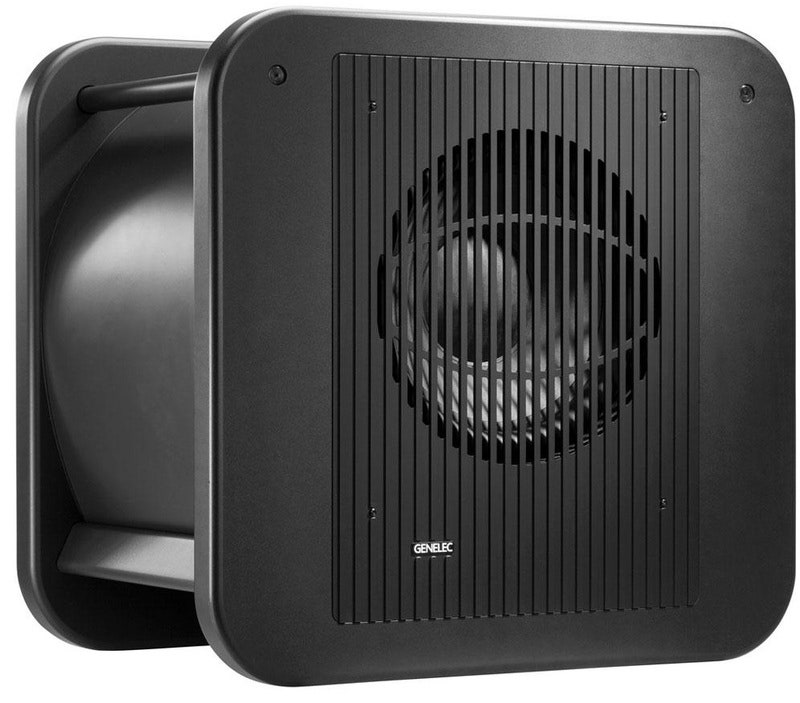

Genelec 7380A – SAM-studiosubwoofer med bass management och GLM-kalibrering

Genelec 7380A är en SAM-studiosubwoofer för professionella studior, postproduktion, film, broadcast och kontrollrum där hög SPL, utökad lågfrekvensåtergivning och flexibel systemintegration krävs. Den kombinerar Genelecs Laminar Spiral Enclosure-teknik med GLM-kalibrering, bass management och både analog och digital anslutning.

Med ett 381 mm baselement, 800 W Class D-förstärkare och lågfrekvensåtergivning ner till 16 Hz är 7380A byggd för kontrollerad LF-återgivning vid krävande arbetsnivåer. Den kan integreras med Genelec SAM-monitorer via GLM för nivå, frekvensrespons, delay och fas, så att subwoofer och monitorer arbetar som ett sammanhållet lyssningssystem.

Översikt och funktioner

SAM-subwoofer för stereo och multikanal

7380A är framtagen för professionella lyssningssystem där subwoofern behöver integreras exakt med huvudmonitorerna. Den kan användas i stereosystem, surroundsystem och 7.1-baserade analoga installationer, och kan även ingå i digitala system via AES/EBU.

Laminar Spiral Enclosure för låg frekvensåtergivning

Genelecs Laminar Spiral Enclosure-teknik ger utökad lågfrekvensåtergivning med kontrollerad luftström och låg distorsion. Konstruktionen bidrar till tydlig och definierad basåtergivning även vid höga ljudtryck.

Bass management för integrerade monitorsystem

7380A har inbyggt bass management som delar signalen mellan subwoofer och huvudmonitorer. Vid analog användning finns ett fast 85 Hz-filter i fristående läge, medan GLM ger möjlighet till distribuerad bass management med justerbar delning mellan 50 och 100 Hz.

GLM och AutoCal för rumsanpassning

7380A kan konfigureras och kalibreras med Genelec Loudspeaker Manager och AutoCal. GLM mäter lyssningspositionen och kan justera nivå, frekvensrespons, delay och delningsfas, vilket hjälper subwoofern att integreras med monitorerna och kompensera för rummets påverkan i basområdet.

Analog och digital anslutning

Subwoofern har 7.1 analoga XLR-ingångar och utgångar, separat LFE In och LFE Out, AES/EBU digital ingång och digital Thru-utgång via XLR samt Link In och Link Out för flera subwoofers. GLM-nätverket ansluts via två RJ45-kontakter.

Flexibel användning med eller utan GLM

7380A kan användas med full GLM-kalibrering eller i fristående läge med manuella kontroller. Kontrollpanelen innehåller bland annat Bass Roll-Off, fasjustering i 90-graderssteg, LFE +10 dB, nivåjustering, testton, ISS och Stored Settings.

ISS och skyddskretsar

Intelligent Signal Sensing sätter subwoofern i energisparläge när ingen signal finns. Inbyggda skyddskretsar bidrar till stabil drift, och systemet är utformat för tillförlitlig användning i professionella miljöer.

Specifikationer

• Produkt: Genelec 7380A
• Typ: SAM Smart Active Studio Subwoofer
• Användning: Stereo, surround, 7.1 analog multikanal, postproduktion, film, broadcast och professionella kontrollrum
• Low cutoff: 16 Hz, -6 dB
• High cutoff main channel: 100 Hz, -6 dB
• High cutoff LFE: 120 Hz, -6 dB
• Peak SPL: ≥123 dB
• Short term max SPL: ≥119 dB
• Egenljud: ≤5 dB SPL vid 1 m, A-vägt
• Basförstärkare: 800 W Class D
• Bas: 381 mm / 15" cone
• Kabinettyp: Reflex port
• Teknik: Smart Active Monitor, SAM
• Teknik: Laminar Spiral Enclosure, LSE
• Teknik: Bass Management
• Teknik: Intelligent Signal Sensing, ISS
• Teknik: Aktiva delningsfilter
• Teknik: Optimerad förstärkare och skyddskretsar
• Rumskorrigering: GLM AutoCal, GLM manuell kalibrering och 20 parametriska room compensation-filter
• Centralized bass management: Input low pass fixed 85 Hz, output high pass fixed 85 Hz
• Distributed bass management: Input low pass selectable 50–100 Hz med GLM, output utan filtrering
• LFE cutoff: 120 Hz
• Midband rejection: >400 Hz ≥50 dB
• Bass Roll-Off: 0 till -12 dB vid 20 Hz, i 4 dB-steg
• Fasjustering: 90°-steg med DIP-switchar, 15°-steg med GLM
• Harmonisk distorsion: 30–85 Hz, 2nd ≤1 %, 3rd ≤2 %
• Analog ingång: 7 x balanserad XLR hona, 10 kOhm
• Max analog input: +24 dBu
• Analog input sensitivity: -6 dBu för 100 dB SPL vid 1 m
• Analog utgång: 7 x balanserad XLR hane
• LFE: LFE In och LFE Out via XLR
• Digital ingång: XLR hona, AES/EBU, 110 Ohm
• Digital utgång: XLR hane, AES/EBU Thru, 110 Ohm
• Digital audio input: AES/EBU Single Wire
• Digital word length: 16–24 bit
• Digital sample rate: 32–192 kHz
• Digital input sensitivity: -30 dBFS för 100 dB SPL vid 1 m
• Link: Link In och Link Out för flera subwoofers
• Bypass: TRS/TS-kontakt för bass manager bypass i fristående manuellt läge
• GLM Control network: 2 x RJ45
• Nätspänning: 100–240 VAC, 50/60 Hz
• Strömförbrukning ISS aktiverat: ≤2 W
• Strömförbrukning inaktiv: ≤40 W
• Strömförbrukning full effekt: 600 W
• Höjd: 685 mm
• Bredd: 718 mm
• Djup: 492 mm
• Vikt: 69 kg
• Medföljande tillbehör: Strömkabel 1,8 m, RJ45-kabel 5 m och användarmanual
• Antal: Levereras som 1 subwoofer

Placering och lyssningsposition

Placera 7380A vid frontväggen, gärna något förskjuten från rummets mittlinje. Subwoofern ska normalt stå nära vägg eftersom det ger högre verkningsgrad och minskar risken för utsläckningar från väggen bakom subwoofern.

Avståndet från subwooferns element till närmaste vägg ska vara mindre än 0,6 m. Undvik att placera subwoofern långt ut i rummet eftersom reflektioner från frontväggen kan ge tydliga nivåfall i basområdet vid lyssningspositionen.

Placering nära hörn kan ge högre basnivå men kan också skapa ojämn respons och asymmetrisk ljudbild. Flytta subwoofern stegvis längs frontväggen och mät eller lyssna vid arbetspositionen för att hitta den mest balanserade placeringen.

Vid flush mount-installation ska luftflödet till reflexport och förstärkarkylning vara fritt. Recessen ska ge minst 7,5 cm extra utrymme vid reflexportsidan och tillräcklig ventilation runt subwoofern.

7380A kan kalibreras med GLM och AutoCal för att integreras med huvudmonitorerna. GLM justerar nivå, frekvensrespons, delay och fas, och vid distribuerad bass management kan delningen mellan subwoofer och SAM-monitorer ställas mellan 50 och 100 Hz.
