Focusrite ISA C8X

Focusrite ISA C8X – 26-in/28-out USB-C audio interface med ISA-preamps, ADAT och fjärrstyrning

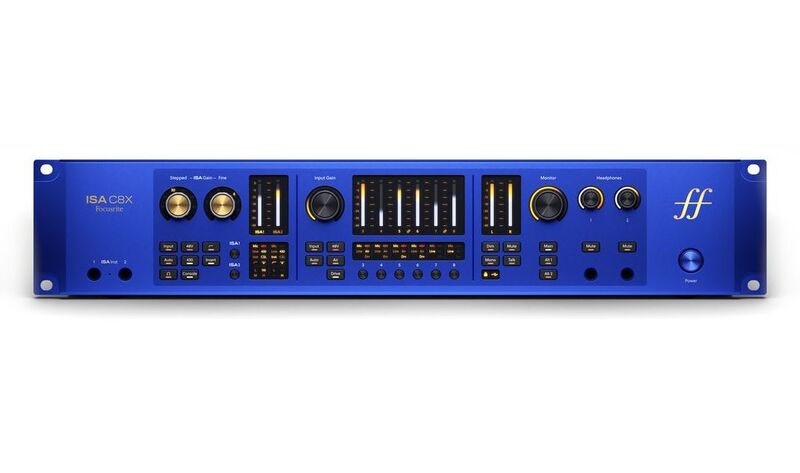

Focusrite ISA C8X är ett 2U rackmonterbart USB-C audio interface med 26 ingångar och 28 utgångar för analog och digital ljudhantering. Det kombinerar Focusrites ISA-ljud med omfattande routing, recall, fjärrstyrning och professionell AD/DA-omvandling för större studio-, live- och produktionssetup.

Interfaceet har åtta mikrofonpreamps, varav två är ISA-preamps baserade på Lundahl LL1538-ingångstransformatorer. Utöver dessa finns sex fjärrstyrbara Focusrite-preamps med låg brusnivå, två transformatorbaserade instrumentingångar på frontpanelen, åtta fasta balanserade line-ingångar, tolv balanserade line-utgångar, dubbla hörlursutgångar, ADAT, S/PDIF, MIDI och Word Clock.

Översikt och funktioner

ISA C8X är byggt för att fungera som central ljudhub i en professionell produktion. Med 26x28 simultan I/O, USB-C-anslutning, omfattande digital expansion och Focusrite Control 2 kan enheten hantera inspelning, routing, monitorlyssning och recall i större system.

Alla åtta preamps kan styras från frontpanelen och via Focusrite Control 2. Det gör det möjligt att justera gain, routing och monitorfunktioner lokalt eller fjärrstyrt från desktop- och mobilapp.

Två ISA-preamps med Lundahl-transformatorer

De två ISA-preamparna bygger på Lundahl LL1538-ingångstransformatorer och är framtagna för att ge subtil värme, kropp och klassisk ISA-karaktär. De har balanserade inserts, stegad och finjusterbar gain, switchbar impedans, högpassfilter och upp till 79 dB gain.

Console och 430 Air-lägen

De två ISA-preamparna har relästyrd analog kretskoppling för extra tonformning. Console-läget ger variabel mättnad, medan 430 Air-läget ger ett lyft i det övre frekvensområdet. Dessa lägen finns även tillgängliga på de två instrumentingångarna.

Sex Focusrite-preamps med låg brusnivå

Utöver ISA-kanalerna har ISA C8X sex fjärrstyrbara Focusrite-mikrofonpreamps med upp till 69 dB gain. De är utformade för ren och detaljerad inspelning och har analog Air mode samt variable Drive DSP.

Auto Gain för snabb nivåinställning

Auto Gain kan användas för att låta ISA C8X ställa in gain automatiskt över alla åtta preamps. Funktionen kan aktiveras från frontpanelen eller via Focusrite Control 2 på desktop och mobil.

Fördjupning – I/O, monitorering och integration

ISA C8X erbjuder en bred kombination av analog och digital anslutning. De åtta fasta balanserade line-ingångarna är särskilt användbara i patchbay-system och fasta installationer där extern hårdvara ska vara inkopplad utan återkommande ompatchning.

De tolv balanserade line-utgångarna kan användas för mono, stereo eller surroundformat upp till 7.1.4. Enheten har tre monitorgrupper med växling från frontpanelen eller via fjärrstyrning. Utgångarna har professionell +24 dBu maximal nivå och 125 dB A-vägt dynamiskt omfång.

Två transformatorbaserade instrumentingångar

De två instrumentingångarna på frontpanelen går genom Lundahl-transformatorerna och har valbar impedans. De är avsedda för gitarr, bas och andra instrument där ingångsimpedans och analog karaktär påverkar spelkänsla och ton.

Flagship AD/DA-omvandling

ISA C8X använder 24-bit/192 kHz AD/DA-omvandlare från Focusrites RedNet-serie. Omvandlingen har 125 dB dynamiskt omfång och 0,00022 % THD enligt underlaget.

Två separata hörlursutgångar

Enheten har två dedikerade class AB-hörlursutgångar med separata nivåkontroller. De är utformade för kraftfull och detaljerad lyssning med extra headroom och optimerad impedans.

ADAT, S/PDIF, MIDI och Word Clock

ISA C8X kan byggas ut digitalt via ADAT och S/PDIF. ADAT ger upp till 16 extra kanaler vid 44,1/48 kHz och upp till 8 kanaler vid 96 kHz. S/PDIF ger två kanaler vid 96 kHz. MIDI och Word Clock gör interfaceet lättare att integrera i större studio- och synksystem.

Fördjupning – Focusrite Control 2 och arbetsflöde

Focusrite Control 2 gör det möjligt att hantera routing, mixar, monitorering och recall via dator eller mobilapp. Det är särskilt användbart när frontpanelen inte är lättåtkomlig, exempelvis i rackinstallationer eller kontrollrum med flera anslutna enheter.

Med möjlighet att spara och återkalla routing och mixar passar ISA C8X för återkommande studiosetup, komplexa inspelningssessioner och miljöer där snabb omställning mellan olika arbetsflöden är viktig.

Talkback och loopback

ISA C8X har både talkback och loopback. Talkback används för kommunikation i inspelningssituationer, medan loopback gör det möjligt att routa ljud internt för exempelvis streaming, inspelning av systemljud eller andra datorbaserade arbetsflöden.

Specifikationer

• Produkt: Focusrite ISA C8X
• Typ: USB-C audio interface
• Format: Rackmonterbart 2U
• Simultan I/O: 26x28 inklusive loopback
• Anslutning till dator: USB Type-C
• USB-protokoll: USB 2.0
• A/D-upplösning: 24-bit/192 kHz
• AD/DA-omvandling: 24-bit/192 kHz RedNet-baserad omvandling enligt underlaget
• Dynamiskt omfång: 125 dB enligt underlaget
• THD: 0,00022 % enligt underlaget
• Mikrofonpreamps: 8 st
• ISA-preamps: 2 st med Lundahl LL1538-ingångstransformatorer
• Focusrite-preamps: 6 st fjärrstyrbara lågbrus-preamps
• Gain, ISA-preamps: Upp till 79 dB
• Gain, Focusrite-preamps: Upp till 69 dB
• Fantommatning: Ja, individuell per kanal
• Preamp-kontroll: Frontpanel och Focusrite Control 2
• Auto Gain: Ja, för alla åtta preamps
• Console mode: Ja, på ISA-preamps och instrumentingångar
• 430 Air mode: Ja, på ISA-preamps och instrumentingångar
• Analog Air mode: Ja, på Focusrite-preamps
• Variable Drive DSP: Ja, på Focusrite-preamps
• Line-ingångar: 8 fasta balanserade line-ingångar
• Instrumentingångar: 2 st transformatorbaserade instrumentingångar på frontpanelen
• Insert sends: 2 st
• Insert returns: 2 st
• Line-utgångar: 12 balanserade line-utgångar
• Utgångsnivå: +24 dBu maximal outputnivå
• Utgångar 1–2: Tillgängliga på både XLR och TRS
• Hörlursutgångar: 2 st class AB med individuell nivåkontroll
• ADAT-ingångar: 2 st, 16 kanaler vid 44,1/48 kHz och upp till 8 kanaler vid 96 kHz
• ADAT-utgångar: 2 st, 16 kanaler vid 44,1/48 kHz och upp till 8 kanaler vid 96 kHz
• S/PDIF-ingång: 1 st, 2 kanaler vid 96 kHz
• S/PDIF-utgång: 1 st, 2 kanaler vid 96 kHz
• MIDI-ingång: 1 st
• MIDI-utgång: 1 st
• Word Clock-ingång: 1 st
• Word Clock-utgång: 1 st
• Talkback: Ja
• Loopback: Ja
• Programvara: Focusrite Control 2 desktop och mobilapp
• Maximal strömförbrukning: 40 W
