Sennheiser ACA 3

Sennheiser ACA 3 – 2 x 4:1 antenncombiner för trådlösa Sennheiser-system

Sennheiser ACA 3 är en kompakt 2 x 4:1 antenncombiner för professionella trådlösa mikrofonsystem. Den är utvecklad för distribuerade antennsystem och passar analoga och digitala stationära Sennheiser-mottagare som arbetar inom det stödda frekvensområdet.

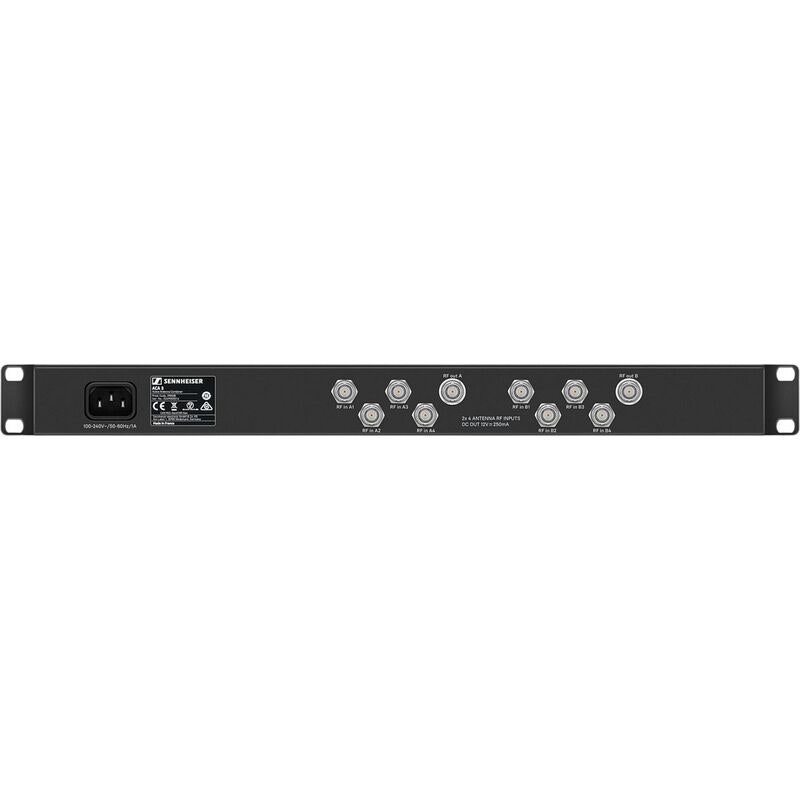

Med åtta antenningångar, BNC-kontakter, unity gain och switchbar DC-matning på varje antenningång är ACA 3 byggd för större och mer komplexa installationer. Den lämpar sig för kyrkor, broadcast, sportevenemang, realityproduktioner och andra miljöer där trådlös mikrofontäckning behöver fördelas över flera zoner, rum eller antennpositioner.

Översikt och funktioner

2 x 4:1 combiner för zonbaserade antennsystem

ACA 3 fungerar som en 2 x 4:1 antenncombiner och gör det möjligt att kombinera flera antennsignaler i ett mer överskådligt system. Den är särskilt användbar i större lokaler och installationer där flera antenner behöver täcka olika rum, zoner eller scenområden.

Switchbar DC-matning för aktiva antenner

Varje antenningång kan förses med switchbar DC-matning för head amps eller aktiva antenner, exempelvis AB 3, AB 3700, A12AD och AB 9000 enligt underlaget. Utgångsspänningen är 12 V med upp till 250 mA och är överbelastningsskyddad.

Kontroll och felsökning direkt på enheten

RF från var och en av de åtta antenningångarna kan slås av för att isolera oanvända antenner. LED-indikatorer visar input state, RF on, DC on och DC current overload, vilket förenklar kontroll och felsökning vid exempelvis felaktiga eller kortslutna antennkablar.

Specifikationer

• Produkt: Sennheiser ACA 3
• Typ: Antenncombiner
• Konfiguration: 2 x 4:1 combiner
• Gain: 0 dB, ±3 dB @ 470–790 MHz
• Frekvensomfång: 470–790 MHz enligt underlaget
• Stött frekvensområde: 470–798 MHz enligt produktbeskrivning
• Anslutning: Wireless
• Kontakter: BNC
• Antenninngångar: 8
• DC-matning: Switchbar på varje antenningång
• Utgångsspänning: 12 V, max 250 mA, överbelastningsskyddad
• RF-switchning: RF från varje antenningång kan slås av för att isolera oanvända antenner
• LED-indikering: Input state, RF on, DC on och DC current overload
• Kompatibilitet: Analoga och digitala stationära Sennheiser-mottagare inom det stödda frekvensområdet
• Exempel på kompatibla aktiva antenner/head amps: AB 3, AB 3700, A12AD och AB 9000 enligt underlaget
• Drifttemperatur: -10 °C till +40 °C
• Relativ luftfuktighet vid drift: 5% till 95%
• Batteri ingår: Nej
• Format: 19", 1U
• Mått: 43 x 483 x 205 mm
• Produktvikt: 2760 g
• Produkthöjd: 43 mm
• Produktbredd: 483 mm
• Produktdjup: 205 mm
• Användning: Distribuerade antennsystem, trådlösa mikrofoninstallationer, kyrkor, broadcast, sportevenemang, realityproduktioner, stora lokaler och zonbaserade system
