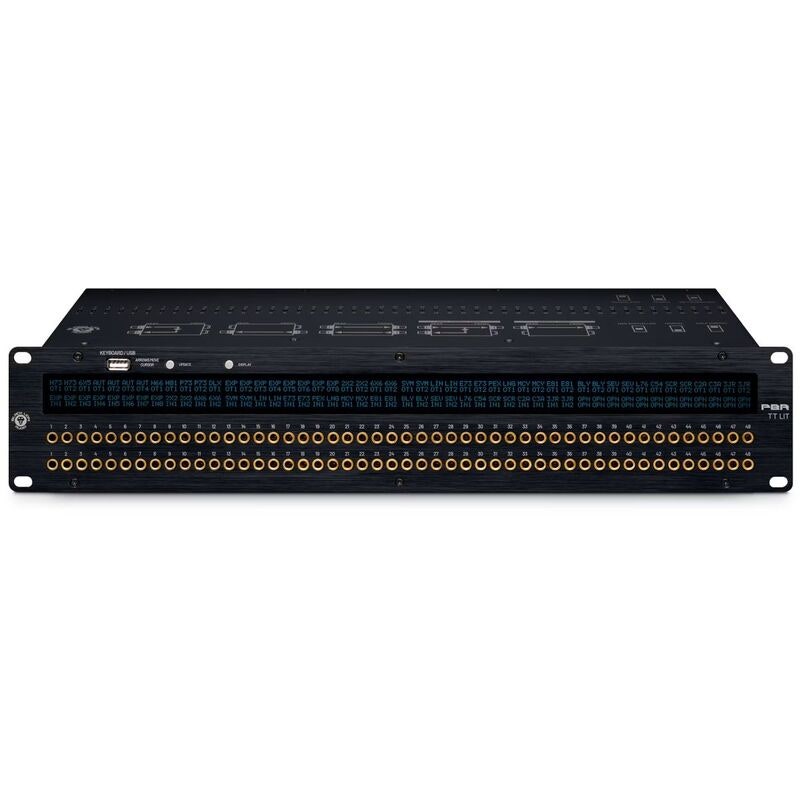

Black Lion Audio PBR TT LIT

Black Lion Audio PBR TT LIT – 96-punkters TT-patchbay med digital märkning

Black Lion Audio PBR TT LIT är en professionell 96-punkters TT-patchbay för studioinstallationer där tydlig signalrouting och snabb överblick är viktigt. Varje anslutningspunkt på frontpanelen kan märkas digitalt med egen text, vilket gör det betydligt enklare att hålla ordning på större mängder outboard, preamps, kompressorer, effekter och annan studioutrustning.

Frontpanelen använder balanserade TT-anslutningar medan baksidan har DB25-kontakter för smidig anslutning av flera kanaler. Varje modul kan individuellt ställas till Normalled, Half-Normalled eller Non-Normalled, vilket gör PBR TT LIT flexibel för både fasta standardvägar, parallell signalbehandling och helt öppna patchlösningar.

Översikt och funktioner

96 patchpunkter

PBR TT LIT erbjuder totalt 96 anslutningspunkter för permanent inkoppling av studioutrustning samtidigt som signalvägarna enkelt kan ändras från frontpanelen.

Digital märkning av anslutningarna

Varje patchpunkt kan märkas med egen text på den belysta frontdisplayen. Upp till 12 tecken kan användas för att beskriva respektive anslutning, vilket gör komplexa studiosystem betydligt enklare att överblicka.

Direkt programmering med USB-tangentbord

Ett USB-tangentbord kan anslutas direkt till frontpanelen för snabb redigering av märkningen utan att använda en dator.

PatchCAD LIT för Mac och Windows

Den medföljande PatchCAD LIT-mjukvaran gör det möjligt att skapa märkningen på dator i ett kalkylbladsbaserat gränssnitt. Konfigurationen exporteras till ett USB-minne och laddas därefter in direkt i patchbayen.

Justerbar display

Ljusstyrkan på displayen kan justeras för att passa studiomiljö, betraktningsvinkel och personlig preferens. Displayen kan även slås av och på från frontpanelen.

Normalled, Half-Normalled och Non-Normalled

Varje modul kan individuellt ställas mellan tre olika routinglägen. Normalled lämpar sig för fasta standardsignalvägar, Half-Normalled gör det möjligt att splitta en signal utan att bryta grundkopplingen och Non-Normalled håller övre och undre raden helt separerade.

Balanserade TT-anslutningar

Frontpanelen använder balanserade TT, även kallade Bantam, för kompakt och professionell patchning i studiostandard.

DB25 på baksidan

Baksidan är utrustad med DB25-kontakter där varje kabel kan bära åtta kanaler. Det förenklar permanent kabeldragning mellan patchbayen och studions outboardutrustning.

Guldpläterade kontaktpunkter

Samtliga kontaktpunkter är guldpläterade för god signalöverföring och långvarig kontaktkvalitet i professionella studiosystem.

Robust studiokonstruktion

PBR TT LIT är byggd med svart anodiserad aluminiumfront och är konstruerad för permanent rackinstallation och regelbunden användning i professionell studiomiljö.

Signalrouting

Normalled

I Normalled-läge går signalen normalt från den övre bakre anslutningen till den undre bakre anslutningen. När en kabel ansluts på frontpanelen kan denna standardsignalväg brytas och omdirigeras.

Half-Normalled

I Half-Normalled-läge kan signalen tas ut från den övre frontanslutningen utan att den befintliga kopplingen mellan bakre anslutningar bryts. Det gör läget användbart för exempelvis parallell processing, monitorering och signal-splitting.

Non-Normalled

I Non-Normalled-läge finns ingen intern vertikal koppling mellan den övre och undre raden. Signalen går endast mellan front och baksida på respektive anslutning, vilket passar när all routing ska göras manuellt.

Specifikationer

• Typ: TT-patchbay för studio
• Antal patchpunkter: 96
• Frontanslutningar: Balanserade TT, Bantam
• Bakanslutningar: DB25
• Routinglägen: Normalled, Half-Normalled och Non-Normalled
• Routinginställning: Individuell per modul
• Digital märkning: Ja
• Textlängd: Upp till 12 tecken per anslutning
• Displayens ljusstyrka: Justerbar
• Display av/på: Ja
• Programmering: USB-tangentbord eller PatchCAD LIT
• Mjukvara: PatchCAD LIT
• Kompatibilitet: Mac och Windows
• USB-port: För tangentbord och USB-minne
• USB-minne: Maximalt 8 GB, FAT32
• Strömförsörjning: 5 V via USB-C
• Kontaktpunkter: Guldpläterade
• Jordanslutning: Grounding lug
• Frontpanel: Svart anodiserad aluminium
