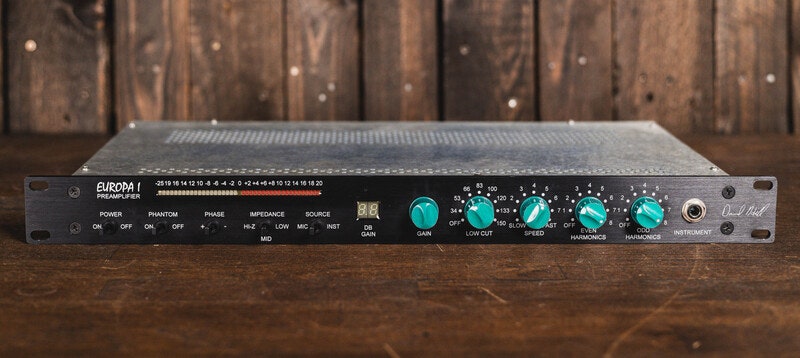

Dave Hill Designs Europa 1

OBS: Begagnad mikrofonförförstärkare från Dave Hill Designs. Gott skick. Se bilder för kosmetiskt skick. 6 månaders garanti.

Dave Hill Designs Europa 1 – enkanalig mikrofonförförstärkare med variabel impedans och slew rate

Dave Hill Designs Europa 1 är en enkanalig mikrofonförförstärkare i 1U rackformat. Enheten är utvecklad för att ge flexibel kontroll över signalens karaktär och är utrustad med funktioner som variabel ingångsimpedans, variabel slew rate, harmonisk bearbetning, högpassfilter och instrumentingång.

Europa 1 har XLR-ingång för mikrofon, XLR-utgång för line out samt instrumentingång på frontpanelen. Enheten kan även användas för line-signaler genom att välja hög ingångsimpedans och ställa gain till noll.

Översikt och funktioner

Europa 1 är byggd som en enkanalig preamp med relästyrda funktioner, numerisk gain-visning, bargraph-meter och flera kontrollmöjligheter för signalformning direkt i hårdvaran.

Gain och signalnivå

I mikrofonläge erbjuder Europa 1 gain från 0 till 66 dB i steg om 1 dB. I instrumentläge är gainområdet 0 till 30 dB. Maximal utgångsnivå är +24 dBu, och med gain satt till noll accepterar mikrofoningången också +24 dBu.

Variabel ingångsimpedans

Enheten har tre impedanslägen: High-Z, Mid och Low. High-Z ger cirka 200 kΩ när gain är över 12 dB och cirka 18 kΩ under. Mid ger 2,2 kΩ och Low ger 300 Ω. Instrumentingången har en ingångsimpedans på 1,2 MΩ.

Högpassfilter

Europa 1 har ett 18 dB/oktav högpassfilter med åtta valbara frekvenser samt bypass. De markerade frekvenserna är 150, 133, 120, 100, 83, 66, 53 och 34 Hz.

Speed och harmonisk bearbetning

Tre separata reglage används för att forma signalen: Speed, Even Harmonics och Odd Harmonics. Speed-reglaget styr preampens slew rate i nio steg från Slow till Fast. Even Harmonics och Odd Harmonics har också nio steg, från 0 till 8, där högre inställningar ger mer harmonisk distortion.

Dessa tre funktioner arbetar i signalvägen i samma ordning som de är placerade på frontpanelen.

Switchar och kontrollfunktioner

Frontpanelen har switchar för ström, fantommatning, polaritetsvändning, ingångsimpedans och val av instrumentingång. Alla switchfunktioner utom fantommatningen styrs via förseglade reläer.

Meter och display

Bargraph-metern har en gul LED vid 0VU, vilket motsvarar +4 dBu. Till vänster visas nivåer ned till -25VU (-21 dBu) med gröna lysdioder, och till höger visas nivåer upp till +20VU (+24 dBu) med röda lysdioder. Gain visas i en tvåsiffrig numerisk display på frontpanelen.

Konstruktion

Europa 1 använder 91 diskreta transistorer i klass A-topologi och innehåller även högkvalitativa operationsförstärkare. Ett THAT 5171-chip används för den switchade gain-kontrollen och ett THAT 2181 VCA-chip används i kretsarna för speed- och harmonifunktionerna.

Enheten har toroidaltransformator, linjär nätdel och IEC-nätanslutning med integrerad säkringshållare och spänningsväljare.

Specifications

• Modell: Dave Hill Designs Europa 1
• Typ: Enkanalig mikrofonförförstärkare
• Format: 1U rack
• Djup: cirka 225 mm bakom racköronen
• Strömförbrukning: 25 W
• Mikrofoningång: XLR
• Line-utgång: XLR
• Instrumentingång: frontpanel
• Maximal utgångsnivå: +24 dBu
• Gain, mikrofonläge: 0–66 dB i 1 dB-steg
• Gain, instrumentläge: 0–30 dB
• Ingångsimpedans High-Z: cirka 200 kΩ över 12 dB gain, cirka 18 kΩ under
• Ingångsimpedans Mid: 2,2 kΩ
• Ingångsimpedans Low: 300 Ω
• Instrumentingång impedans: 1,2 MΩ
• Högpassfilter: 18 dB/oktav
• Högpassfrekvenser: 150, 133, 120, 100, 83, 66, 53, 34 Hz samt off
• Speed: 9 steg från Slow till Fast
• Even Harmonics: 9 steg, 0–8
• Odd Harmonics: 9 steg, 0–8
• Meter: LED-bargraph med 0VU = +4 dBu och max +20VU = +24 dBu
• Display: tvåsiffrig gain-display
• Topologi: Class A
• Diskreta transistorer: 91
• Gain-kontroll: THAT 5171
• VCA: THAT 2181
• Frekvensomfång: 7 Hz till över 100 kHz (-3 dB, minsta gain)
• Frekvensomfång vid max gain: cirka 25 kHz i toppen
• Publicerad EIN: -127,5 dB
• Uppmätt EIN: -129,5 dB (full gain, 20 kHz bandbredd)
• Bakpanel: IEC mains inlet, mic input XLR, line output XLR

FAQ

Hur många kanaler har Dave Hill Designs Europa 1?
Europa 1 är en enkanalig mikrofonförförstärkare.

Kan Europa 1 användas med instrument?
Ja, den har en instrumentingång på frontpanelen med 1,2 MΩ ingångsimpedans.

Vilka ingångsimpedanslägen finns?
Enheten har High-Z, Mid och Low samt separat instrumentingång.

Har Europa 1 högpassfilter?
Ja, den har ett 18 dB/oktav högpassfilter med åtta valbara frekvenser och bypass.
