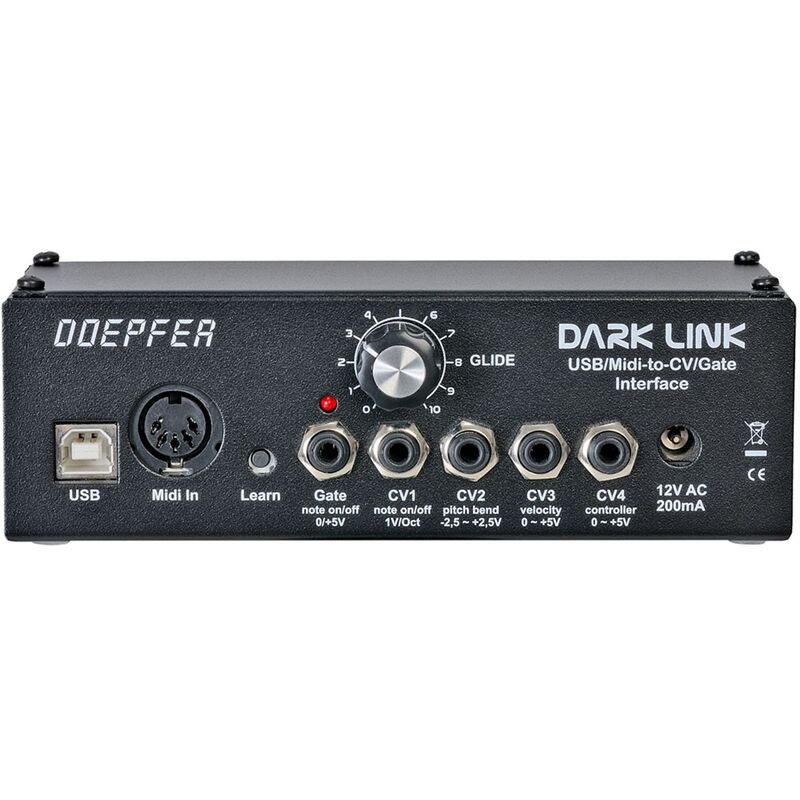

Doepfer Dark Link USB MIDI-to-CV Interface

Doepfer Dark Link USB MIDI-to-CV Interface – kompakt MIDI- och USB-till-CV/Gate-interface för vintage-syntar

Doepfer Dark Link är ett kompakt USB- och MIDI-till-CV/Gate-interface utvecklat för att styra monofona analoga syntar och annan kompatibel utrustning med CV/Gate-styrning. Enheten är särskilt framtagen för att koppla samman moderna MIDI- eller USB-baserade arbetsflöden med äldre syntar som använder analog styrspänning.

Dark Link bygger på samma gränssnittslösning som användes i Doepfer Dark Energy och erbjuder fyra analoga styrspänningsutgångar samt en gate-utgång i ett litet och lättplacerat format.

Översikt och funktioner

Dark Link är avsedd för spelare och producenter som vill integrera vintage-syntar i en modern setup utan att förlora den direkta kontrollen som CV/Gate erbjuder. Enheten omvandlar MIDI- och USB-data till analoga styrsignaler, vilket gör det möjligt att spela och automatisera äldre monofona syntar från exempelvis dator, sequencer eller MIDI-keyboard.

Fyra CV-utgångar och en gate-utgång

Enheten har fyra separata CV-utgångar och en gate-utgång. Gate-utgången arbetar med 0/+5V och har LED-indikering för gate-status samt learn-funktion. CV1 styrs av MIDI-noter och arbetar enligt 1V/oktav-standarden med ett område på 0 till +5V.

CV2 styrs av MIDI pitch bend och kan arbeta antingen ungefär från -2,5 till +2,5V eller från 0 till +5V, beroende på intern jumperinställning. CV3 styrs av MIDI velocity med område från 0 till +5V, medan CV4 styrs av MIDI control change och kan tilldelas valfri controller via learn-läge.

Learn-funktion och flexibel kontroll

MIDI-kanal, referensnot och control change-nummer för CV4 ställs in med hjälp av learn-knapp och LED. Detta gör Dark Link enkel att anpassa till olika arbetsflöden utan att kräva omfattande manuell programmering.

Enheten har även glide-kontroll för portamento på CV1, vilket gör det möjligt att skapa mjukare tonövergångar vid spel av monofona syntljud.

Byggd för analoga system

Dark Link drivs inte via USB eftersom de analoga kretsarna kräver dubbel matningsspänning på +/-12V. Därför används medföljande nätadapter för strömförsörjning. För anslutning till utrustning som använder S-Trig finns även särskild S-Trig-kabel som tillbehör.

Kompakt format för studio och live

Med sina kompakta mått är Dark Link lätt att integrera i både stationära studios och mer portabla riggar. Den är utvecklad för att ge en enkel och direkt brygga mellan MIDI-världen och klassiska analoga syntsystem.

Specifikationer

• Typ: USB/MIDI-till-CV/Gate-interface
• Modell: Doepfer Dark Link
• Gate-utgång: 0/+5V
• Gate-indikering: LED med gate-display och learn-funktion
• CV1: Styrs av MIDI note messages, 1V/Octave, 0 till +5V
• CV2: Styrs av MIDI pitch bend, cirka -2,5 till +2,5V eller 0 till +5V
• CV3: Styrs av MIDI velocity, 0 till +5V
• CV4: Styrs av MIDI control change, fritt tilldelningsbar via learn mode
• Glide: Portamento-funktion för CV1
• Inställningar: MIDI-kanal, referensnot och control change-nummer via learn-knapp och LED
• Anslutningar: USB input, MIDI input, Gate output, CV1 output, CV2 output, CV3 output, CV4 output, 12V power supply
• Strömförsörjning: 12V AC, minst 400 mA
• USB-ström: Stöds inte
• Mått: 150 x 35 x 60 mm
• Medföljande tillbehör: USB-kabel typ A-B, användarguide, nätadapter för 230V
