Allparts Switchcraft On-Off-On Slide Switch

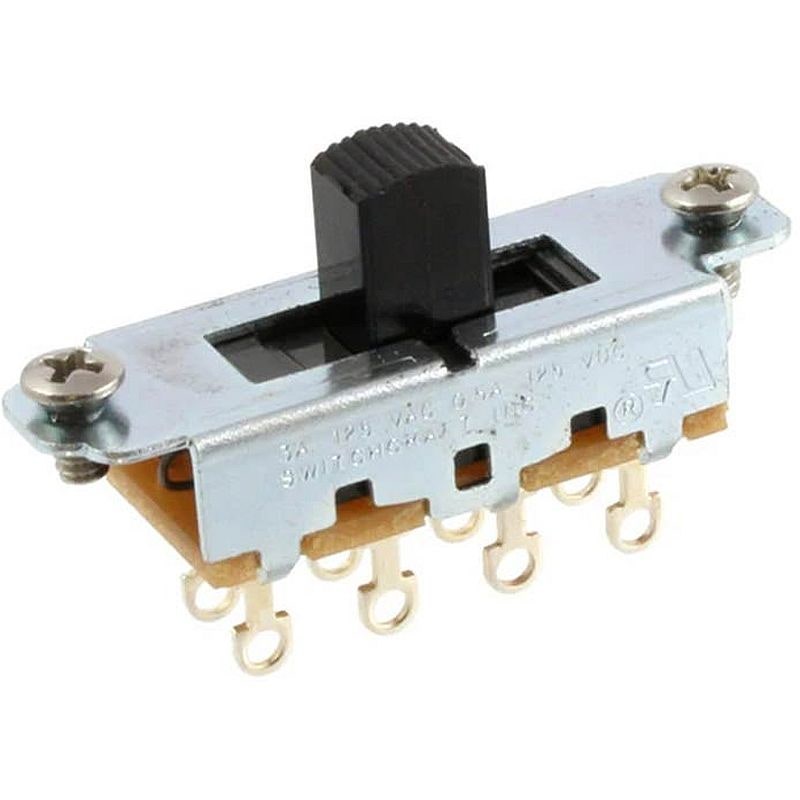

Allparts EP0261023 Switchcraft On-Off-On Slide Switch – svart 3-läges skjutomkopplare för Mustang

Allparts EP0261023 är en Switchcraft On-Off-On slide switch med svart knopp, framtagen som ersättningsdel för Mustang-style elgitarrer och andra instrumentprojekt där en 3-läges skjutomkopplare behövs. Omkopplaren levereras med skruvar och är byggd för montering i plektrumskydd eller kontrollplatta.

Med On-Off-On-funktion och DPDT-konstruktion passar den för kopplingar där signalen ska kunna växlas mellan två aktiva lägen med ett avstängt mittläge. Den är även användbar i egna kabeldragningsprojekt där skjutomkopplare används för exempelvis pickupval, fasvändning eller andra specialkopplingar.

Översikt och funktioner

EP0261023 är en svart Switchcraft skjutomkopplare med tre lägen: On, Off och On. Den är särskilt anpassad för Mustang-liknande instrument där denna typ av omkopplare används i original- eller modifierade kretsar.

Omkopplaren har svart, ovalt vred och levereras med monteringsskruvar. Konstruktionen är avsedd för direkt montering i ett anpassat spår i plektrumskydd eller kontrollplatta.

Konstruktion och komponenttyp

Omkopplaren är av typen DPDT, Double Pole Double Throw, med On-Off-On-funktion. Det innebär att den kan hantera två separata kretsar samtidigt och växla mellan två aktiva lägen med ett avbrott i mittenläget.

Den här typen av komponent används ofta i elgitarrkretsar där flera signalvägar behöver styras från en kompakt skjutomkopplare.

Montering och dimensioner

För montering krävs ett kavitetdjup på 20,6 mm. Öppningen i plektrumskyddet eller kontrollplattan ska vara 7,9 x 20,6 mm.

Skruvavståndet är 35,7 mm centrum till centrum. Dessa mått är viktiga att kontrollera vid installation, särskilt om omkopplaren ska monteras i ett befintligt plektrumskydd eller användas som ersättningsdel i ett äldre instrument.

Användningsområde

Allparts EP0261023 är primärt framtagen för Mustang-style elgitarrer. Den fungerar även i specialbyggda instrument, modifieringar och egna elektronikprojekt där en On-Off-On slide switch behövs.

Eftersom funktionen är On-Off-On ska den väljas när mittläget ska vara avstängt. För instrument eller kopplingar som kräver kontinuerlig växling mellan två lägen används i stället en On-On-omkopplare.

Fördjupning – On-Off-On i gitarrkretsar

Skillnaden mellan On-Off-On och On-On

En On-Off-On-omkopplare har tre mekaniska lägen där de yttre lägena är aktiva och mittenläget bryter signalen. Det gör den användbar när användaren vill kunna stänga av en signalväg helt mellan två aktiva val.

En On-On-omkopplare har däremot två aktiva lägen utan avstängt mellanläge. Därför är det viktigt att välja rätt switchtyp utifrån instrumentets originalkrets eller den koppling som ska byggas.

Mustang-style användning

Mustang-style gitarrer använder ofta skjutomkopplare för pickuprelaterade funktioner. En DPDT On-Off-On-switch ger möjlighet till mer avancerade kopplingar än en enklare enpolig omkopplare, eftersom två signalvägar kan styras samtidigt.

Specifikationer

• Typ/kategori: Skjutomkopplare för elgitarr
• Modell: Allparts EP0261023
• Tillverkare: Switchcraft
• Funktion: On-Off-On
• Kretstyp: DPDT, Double Pole Double Throw
• Antal lägen: 3
• Knoppfärg: Svart
• Knoppform: Ovalt huvud
• Avsedd för: Mustang-style elgitarrer
• Monteringsskruvar: Ingår
• Erforderligt kavitetdjup: 20,6 mm
• Monteringsöppning: 7,9 x 20,6 mm
• Skruvavstånd: 35,7 mm centrum till centrum
• Användningsområde: Ersättningsdel, pickupval, fasvändning och egna kabeldragningsprojekt
