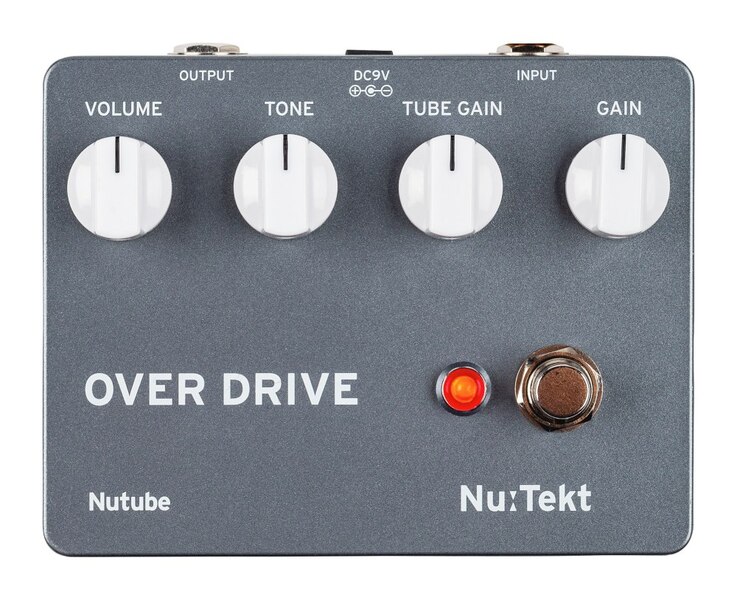

KORG OD-S NuTekt Overdrive DIY Kit

Korg OD-S NuTekt Overdrive DIY Kit – Bygg din egen overdrivepedal med Nutube-rör

Korg OD-S NuTekt Overdrive DIY Kit är en byggsats för dig som vill montera din egen overdrivepedal och samtidigt få möjlighet att forma ljudet efter dina önskemål. Pedalen bygger på Korgs Nutube-teknik, som använder ett analogt triodrör för att skapa ett varmt, dynamiskt overdriveljud med rik övertonsstruktur. Monteringen kräver ingen lödning, vilket gör byggsatsen tillgänglig även för gitarrister som inte har tidigare erfarenhet av elektronikbyggen.

OD-S erbjuder fler möjligheter till ljudformning än en traditionell overdrivepedal. Med separata GAIN- och TUBE GAIN-reglage kan du påverka både distorsionsgraden och Nutube-rörets arbetssätt. Tillsammans med VOLUME, TONE och en intern omkopplare för två olika overdrive-karaktärer går det att skapa allt från en mjuk, rörinspirerad överstyrning till ett kraftigare och mer framträdande gitarrljud.

För den som vill experimentera ytterligare har Korg konstruerat kretskortet så att det är möjligt att modifiera och byta vissa elektroniska komponenter. Med tillgängliga kopplingsscheman och en konstruktion som lämpar sig för vidareutveckling är OD-S både en användbar gitarrpedal och ett intressant projekt för den som vill lära sig mer om hur analoga effekter fungerar.

Översikt och funktioner

Bygg din egen overdrivepedal utan lödning

NuTekt OD-S levereras som en byggsats där de medföljande delarna monteras till en färdig effektpedal. Monteringen sker med skruvar och kontakter, utan att komponenter behöver lödas fast. Det gör det möjligt att själv bygga en pedal med riktig analog rörteknik utan tillgång till lödutrustning.

Korg tillhandahåller monteringsanvisningar som visar hur de olika delarna ska sättas samman. När pedalen är färdigmonterad kan den användas som en vanlig overdriveeffekt för elgitarr.

Nutube 6P1 – Analog rörkaraktär i kompakt format

Hjärtat i OD-S är Nutube 6P1, ett analogt triodrör utvecklat av Korg och Noritake Itron. Precis som ett traditionellt vakuumrör använder Nutube anod, galler och glödtråd för att skapa förstärkning och övertoner.

Tekniken ger möjlighet till ett rörinspirerat ljud med dynamisk respons och harmonisk mättnad, samtidigt som Nutube är betydligt mer kompakt och energieffektivt än många traditionella rörkonstruktioner.

Två gain-reglage för flexibel ljudformning

OD-S har separata reglage för GAIN och TUBE GAIN som påverkar distorsionen på olika sätt. GAIN styr mängden överstyrning, medan TUBE GAIN förändrar belastningen på Nutube-rörets anod och därmed påverkar distorsionens karaktär och övertonsstruktur.

Med VOLUME justeras pedalens utgångsnivå och med TONE formas klangbalansen från fylligare och mörkare till ljusare och mer framträdande. Kombinationen gör det möjligt att anpassa pedalen för både lätt overdrive och mer pådrivna gitarrljud.

Två overdrive-karaktärer och true bypass

En intern omkopplare gör det möjligt att välja mellan två olika frekvenskaraktärer. Det ena läget ger ett bredare frekvensområde med fyllig bas och tydlig diskant, medan det andra fokuserar mer på mellanregistret för ett skarpare och mer framträdande overdriveljud.

Pedalen har även true bypass, vilket innebär att signalen passerar förbi effektkretsen när pedalen är avstängd.

Möjlighet att modifiera elektroniken

För mer avancerade användare erbjuder OD-S möjlighet att experimentera med kretsens komponenter. Konstruktionen har bland annat en sockelmonterad operationsförstärkare och ett kretskort som lämpar sig för vidare modifiering.

Korg tillhandahåller kopplingsscheman för den som vill undersöka kretsens uppbyggnad och anpassa ljudet ytterligare. Sådana modifieringar är separata från den vanliga, lödfria monteringen och kan kräva ytterligare kunskaper och verktyg.

Batteri- eller adapterdrift

Korg OD-S kan drivas med ett 9 V alkaliskt batteri eller en kompatibel DC 9 V-nätadapter. Batteridriften ger en beräknad användningstid på cirka 10 timmar, beroende på batteriets kapacitet och användningsförhållanden.

Både batteri och nätadapter säljs separat. Pedalen har monoingång och monoutgång för anslutning mellan gitarr, andra effektpedaler och förstärkare.

Specifikationer

• Varumärke: Korg
• Modell: OD-S NuTekt Overdrive DIY Kit
• Produkttyp: Byggsats för overdrivepedal
• Montering: Lödfri montering
• Rörteknik: Analog Nutube
• Rör: Nutube 6P1
• Effekttyp: Overdrive
• Reglage: Volume, Tone, Gain och Tube Gain
• Ljudlägen: Två valbara overdrive-karaktärer via intern omkopplare
• Bypass: True bypass
• Modifiering: Möjlighet att byta elektroniska komponenter
• Ingång: 6,3 mm mono
• Utgång: 6,3 mm mono
• Strömförsörjning: 9 V alkaliskt batteri eller kompatibel DC 9 V-adapter
• Batterityp: 6LF22/6LR61
• Batteritid: Cirka 10 timmar
• Strömförbrukning: 46 mA
• Mått (B x D x H): 122 x 96 x 55 mm
• Vikt: 340 g utan batteri
• Kabinett: Aluminium
• Medföljer: Byggsatsens komponenter, kabinett och monteringsanvisning
• Batteri och nätadapter: Ingår inte

Vanliga frågor

Behöver man löda för att bygga Korg OD-S NuTekt?

Nej, Korg OD-S är en lödfri byggsats. Pedalen monteras med skruvar och kontakter enligt de medföljande anvisningarna. Mer avancerade modifieringar av elektroniken kan däremot kräva ytterligare verktyg och kunskaper.

Vad är Nutube 6P1 och hur påverkar det ljudet?

Nutube 6P1 är ett analogt triodrör utvecklat av Korg och Noritake Itron. Det ger OD-S möjlighet att skapa rörinspirerad överstyrning med dynamisk respons och rik övertonsstruktur.

Vilka ljudkontroller finns på Korg OD-S?

Pedalen har fyra reglage: Volume, Tone, Gain och Tube Gain. Gain styr distorsionsgraden, medan Tube Gain påverkar Nutube-rörets arbetssätt och distorsionens karaktär. En intern omkopplare ger två olika overdrive-karaktärer.

Kan Korg OD-S drivas med batteri?

Ja, pedalen kan drivas med ett 9 V alkaliskt batteri eller en kompatibel DC 9 V-nätadapter. Batteritiden är cirka 10 timmar med ett alkaliskt batteri. Batteri och nätadapter säljs separat.

Kan man modifiera Korg OD-S efter monteringen?

Ja, OD-S har en modifieringsvänlig konstruktion med möjlighet att byta vissa elektroniska komponenter. Korg tillhandahåller kopplingsscheman för den som vill experimentera med kretsen och anpassa pedalens ljud.
