QSC GXD 8

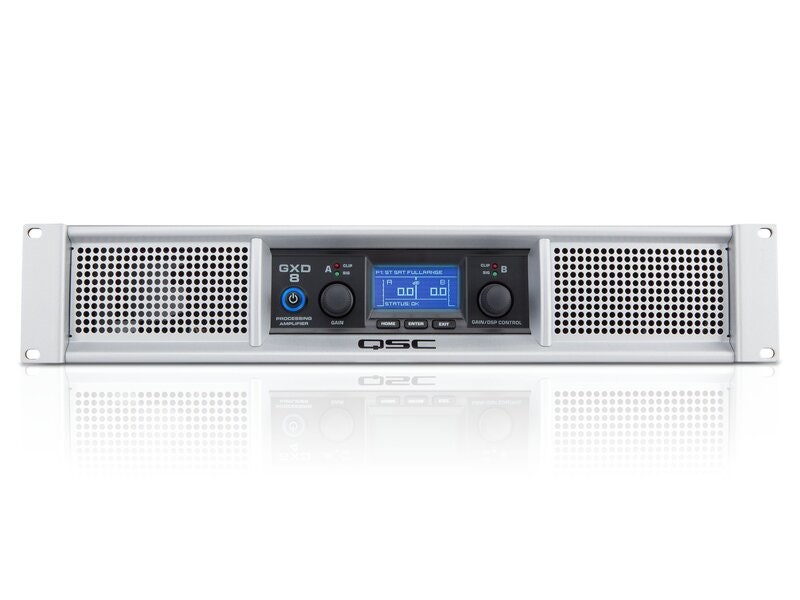

QSC GXD 8 – 2-kanals Class-D slutsteg med DSP, 4500 W peak och högtalarskydd

QSC GXD 8 är ett professionellt 2-kanals Class-D slutsteg för mobila PA-system, scenhögtalare, DJ-riggar och fasta ljudinstallationer. Med 1200 W per kanal vid 4 ohm, 800 W per kanal vid 8 ohm, upp till 4500 W total toppeffekt, inbyggd DSP, högtalarpresets och intelligent limiter kombinerar GXD 8 hög effekt, låg vikt och avancerad systemkontroll i ett kompakt 2U rackformat.

Översikt och funktioner

QSC GXD 8 är byggt för professionella ljudsystem där hög uteffekt, låg vikt och enkel högtalaroptimering är viktigt. Tack vare Class-D-teknik väger slutsteget endast 6,0 kg, vilket gör det mycket praktiskt för mobila ljudtekniker, DJ:s, liveproduktioner och installationer där rackvikt och transportvänlighet spelar stor roll.

Den inbyggda DSP:n gör att GXD 8 kan hantera filter, EQ, delay, limiter och presets direkt från frontpanelen. Det gör slutsteget mer än bara en effektförstärkare – det fungerar även som ett kraftfullt styr- och skyddsverktyg för passiva högtalarsystem.

Hög effekt i kompakt format

GXD 8 levererar 800 W per kanal vid 8 ohm och 1200 W per kanal vid 4 ohm när båda kanalerna drivs. Den maximala totala toppeffekten är upp till 4500 W, vilket ger gott om kraft för passiva fullrange-högtalare, monitorer och subwooferlösningar.

Class-D-teknik med låg vikt

Class-D-konstruktionen ger hög verkningsgrad, låg värmeutveckling och mycket effekt i ett lätt chassi. Med en nettovikt på endast 6,0 kg är GXD 8 särskilt användbart i mobila rack där varje kilo räknas.

Inbyggd DSP med LCD-skärm

Den inbyggda digitala signalprocessorn styrs via en 2,4" färg-LCD på frontpanelen. Här kan du justera högpass- och lågpassfilter, 4-bands parametrisk EQ, delay och limiterinställningar utan extern processor.

Högtalarskydd med smart limiter

Den digitala limitern kan ställas in efter högtalarens effekttålighet och impedans. Det hjälper till att skydda elementen mot överbelastning och clipping, samtidigt som systemet kan utnyttjas effektivt och säkert.

Filter, EQ och delay

GXD 8 har högpass- och lågpassfilter med 24 dB/oktav Linkwitz-Riley-karaktär och ställbar frekvens från 20 Hz till 4 kHz. Varje kanal har även 4-bands parametrisk EQ samt delay upp till 50 ms, vilket gör det möjligt att anpassa ljudet efter högtalare, placering och rum.

Presets för snabb systemoptimering

Slutsteget har fabriksinställningar, inklusive profiler för QSC E-serien, samt användarplatser för egna inställningar. Det gör det snabbt att konfigurera systemet och spara inställningar för återkommande riggar.

Flexibla anslutningar

Ingångarna består av parallellkopplade XLR- och 1/4" TRS-kontakter, vilket gör det enkelt att ansluta mixer, processor eller skicka signal vidare till annan utrustning. Utgångarna består av speakON NL4 och polskruvar för flexibel högtalaranslutning.

Byggd för mobil och professionell användning

Med 2U rackformat, grunt monteringsdjup, temperaturstyrd fläkt och universal nätdel är GXD 8 lätt att integrera i professionella PA-rack. Det passar lika bra i mobila system som i fasta installationer där tillförlitlig effekt och inbyggd signalbearbetning behövs.

Specifikationer

• Produkttyp: Effektförstärkare / slutsteg
• Modell: QSC GXD 8
• Förstärkarklass: Class D
• Kanaler: 2
• Rackformat: 2U
• Uteffekt 8 ohm, båda kanaler drivna: 800 W per kanal, 20 Hz–20 kHz, 1% THD
• Uteffekt 4 ohm, båda kanaler drivna: 1200 W per kanal, 20 Hz–20 kHz, 1% THD
• Uteffekt 8 ohm, en kanal driven: 1500 W, 1 kHz, 1% THD
• Uteffekt 4 ohm, en kanal driven: 1500 W, 1 kHz, 1% THD
• Maximal total toppeffekt: 4500 W
• Frekvensomfång: 20 Hz–20 kHz, +0,0 dB / -1,0 dB
• Dynamiskt omfång: 100 dB, A-vägt, 20 Hz–20 kHz
• Distorsion: < 1% THD, typiskt < 0,1% vid full effekt under clipping-tröskel
• Ingångskänslighet: 1,2 Vrms / 3,9 Vrms
• Maximal spänningsförstärkning: 36,5 dB
• Ingångsimpedans: 20 kΩ balanserad, 10 kΩ obalanserad
• Crosstalk: > 100 dB, typiskt vid 1 kHz
• DSP: Inbyggd digital signalprocessor
• Filter: Högpass- och lågpassfilter, 24 dB/oktav Linkwitz-Riley
• Filterfrekvens: 20 Hz–4 kHz
• EQ: 4-bands parametrisk EQ per kanal
• Delay: Upp till 50 ms, motsvarande cirka 17,15 meter
• Limiter: Digital peak limiter med inställningar baserade på högtalareffekt och impedans
• Presets: 20 fabriksinställningar, inklusive QSC E-serien, samt 20 användarplatser
• Ingångar: 2 x XLR hona och 2 x 1/4" TRS, parallellkopplade
• Utgångar: 2 x speakON NL4 och 2 x polskruvar
• Frontkontroller: Huvudströmbrytare, 2 x gainrattar, Enter och Exit
• Skärm: 2,4" färg-LCD, 256 x 244 pixlar
• Frontindikatorer: Signal-LED, Clip-LED och Power-LED
• Kylning: Temperaturstyrd fläkt med utblås på baksidan
• Strömförsörjning: Universal nätdel, 100–240 VAC, 50–60 Hz
• Höjd: 89 mm
• Bredd: 483 mm
• Djup: 259 mm
• Totalt djup: 300 mm inklusive handtag och kontakter
• Vikt: 6,0 kg
• Användning: Mobila PA-system, DJ-riggar, scenhögtalare, passiva högtalare, installation och liveproduktion
