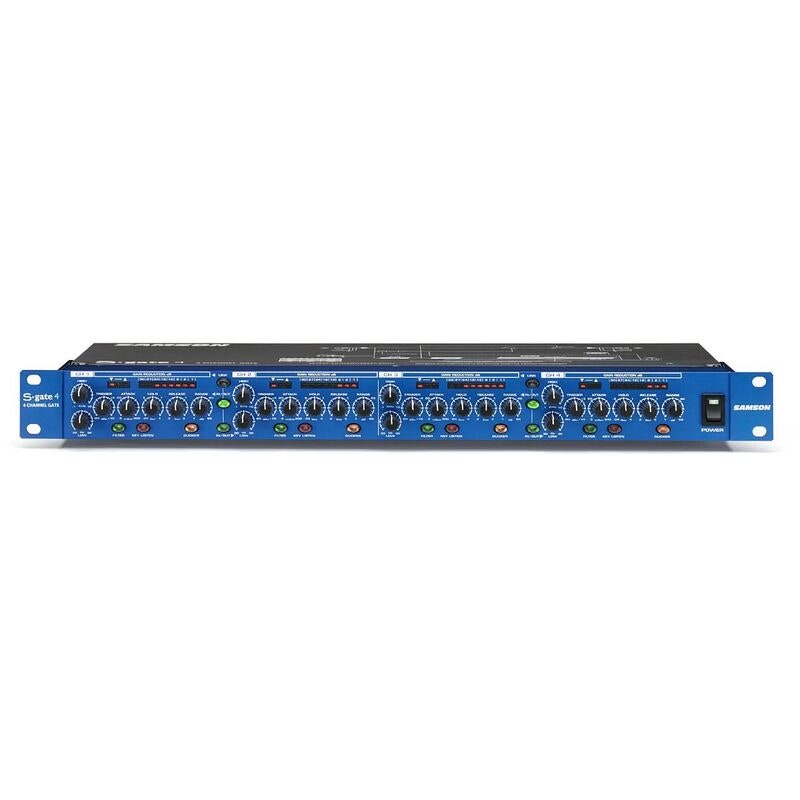

Samson S-gate 4 - Four Channel Gate/Ducker

S-gate 4 – Fyrljudskanals expander/gate/ducker för precis och frekvensberoende signalstyrning

S-gate 4 är en flexibel fyra­kanalig expander, gate och ducker, utvecklad för professionell signalbearbetning i studio och live-miljö. Varje kanal arbetar självständigt eller kan länkas i stereo­par via dedikerad länkbrytare. Konstruktionen erbjuder snabb, transparent och exakt kontroll av nivåer, med frekvensberoende triggering genom två noggranna filterband.

Översikt och funktioner

Enheten fungerar som fyra separata gates eller som två stereo­kopplade par. Varje kanal erbjuder fullt ställbar threshold, attack, release, hold och range, samt både hög- och lågpassfilter för selektiv och exakt styrning av ingångssignalen. Ett 8-segment gain-reduction-meter visar tydligt processens intensitet.

Duckern tillåter automatiserad sänkning av signalnivån på en kanal eller ett stereo­par. Via Key Input kan även en extern signal användas för ducking, exempelvis röst över musik eller soloinstrument över rytmsektion. Key Listen gör det möjligt att monitorera styrsignalen direkt.

Konstruktion och komponenter

S-gate 4 är byggd med noggrant avstämd RMS-detektion och diskret styrlogik för snabb och exakt respons. Gate-styrningen är utformad för att fungera transparent, från subtil nivåminskning till hård gating. De två bandens filter ger avancerad frekvenstrigger som minimerar felaktiga öppningar.

Anslutningar och integration

Enheten erbjuder fyra bearbetningskanaler med dedikerade Key Inputs för extern styrning av gating och ducking. Link-funktionen låter kanal 1 styra kanal 2 och kanal 3 styra kanal 4 för stereoanvändning. Frontpanelens LED-indikeringar ger tydlig visuell feedback under arbete.

Kontroll och arbetsflöde

Varje kanal har In/Out, Filter, Ducker och Key Listen, vilket ger snabb åtkomst till alla huvudfunktioner. Attack, release, hold och range kan finjusteras för att matcha olika signaltyper – från trummor och percussionspår till komplexa mixbussar.

Fördjupning – format, standarder och kompatibilitet

Format och standarder

S-gate 4 är en professionell 4-kanals expander/gate/ducker med intern RMS-detektion och fullbandsprocessering. Frekvenssvar är 20 Hz–20 kHz ±0,5 dB.

Strömförsörjning och krav

Exakta driftvärden anges inte i det givna underlaget, men enheten arbetar som standard i rackformat med extern AC-ström enligt systemets specifikation.

Miljö och användningsområde

Lämplig för studio, broadcast­miljö, live-riggar och installationer där exakt dynamisk styrning och frekvensbaserad triggering krävs.

Specifikationer

• Produkttyp: 4-kanalig expander/gate/ducker
• Frekvenssvar: 20 Hz–20 kHz ±0,5 dB
• Dynamiskt omfång: 95 dBu, o-vägt (22 Hz–22 kHz)
• THD: 0,008 % @ +4 dBu, 1 kHz
• Crosstalk: 90 dB (22 Hz–22 kHz)
• Triggerområde: –50 till +20 dB
• Attack: 0,3–3000 ms
• Release: 0,02–5 s
• Hold: 0,01–4 s
• Range (Gate): 0–100 dB
• Range (Ducker): 1–100 dB
• Filter: Separata HP/LP-filter per kanal
• Mätning: 8-segment gain-reduction LED (1–30 dB)
• Gate-status: 3-LED (öppen/hold/stängd)
• Funktioner: Link, Filter, Key Listen, Ducker, In/Out

FAQ

Hur många kanaler erbjuder S-gate 4?

Enheten har fyra oberoende gate/ducker-kanaler som även kan länkas i två stereo­par.

Kan jag använda en extern signal för ducking?

Ja, via Key Input kan ett externt ljud användas för att automatiskt sänka nivåerna på valda kanaler.

Har varje kanal egna filter?

Ja, varje kanal har både hög- och lågpassfilter för exakt frekvenstrigger.

Vad används Link-funktionen till?

Link låter kanal 1 styra kanal 2 och kanal 3 styra kanal 4 för stereo gating eller stereo ducking.
