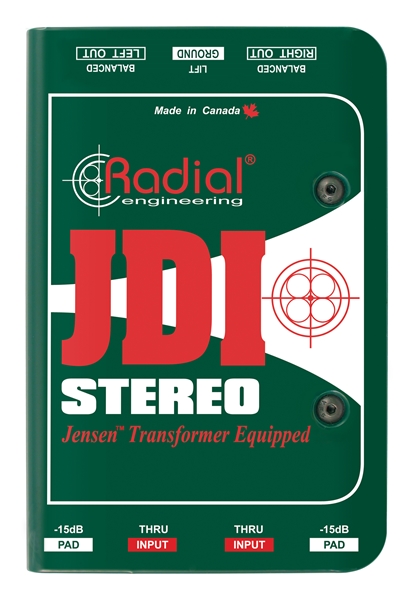

Radial JDI Stereo

Radial JDI Stereo – passiv stereo-DI-box med två Jensen-transformatorer för scen och studio

Radial JDI Stereo är en professionell passiv DI-box med två separata kanaler, framtagen för att ansluta stereoinstrument och andra obalanserade ljudkällor till balanserade mikrofoningångar på mixerbord och ljudkort. Med två Jensen JT-DB-EPC-transformatorer erbjuder den hög signalhantering, låg distorsion och effektiv galvanisk isolering. Den passar särskilt bra för keyboards, synthesizers, trummaskiner och andra instrument med två ljudutgångar, både vid liveframträdanden och professionella inspelningar.

Den helt passiva konstruktionen kräver ingen extern strömförsörjning eller fantommatning. Varje kanal har en 6,3 mm ingång, en parallell Thru-utgång och en balanserad XLR-utgång på mikrofonnivå. Med separata -15 dB-pad kan starkare ingångssignaler hanteras, medan Ground Lift hjälper till att minska brum från jordloopar. Ett kraftigt stålhölje med förstärkt konstruktion gör JDI Stereo lämplig för krävande turnébruk och fasta studioinstallationer.

Egenskaper och fördelar

Två separata kanaler för stereoinstrument

JDI Stereo innehåller två fristående DI-kanaler i en kompakt enhet. Det gör det möjligt att ansluta vänster och höger utgång från exempelvis ett keyboard eller en synthesizer och skicka signalerna vidare till två separata mikrofoningångar. Kanalerna kan också användas för två oberoende monokällor. Signalerna hålls separerade genom enheten och någon intern stereo-till-mono-summering finns inte.

Jensen-transformatorer för hög ljudkvalitet

Varje kanal använder en Jensen JT-DB-EPC-transformator med nickelkärna och MuMETAL-skärmning. Transformatorerna omvandlar den obalanserade signalen till en balanserad signal med låg impedans samtidigt som de ger elektrisk isolering. Konstruktionen är utvecklad för att återge instrumentets naturliga ljud med mycket låg fasavvikelse och distorsion, även vid krävande signalnivåer.

Galvanisk isolering och Ground Lift

Transformatorisoleringen skiljer ingångssidans elektriska jordförhållanden från utgångssidan, vilket kan minska problem med jordloopar. Med Ground Lift kan jordanslutningen på XLR-utgångarnas stift 1 kopplas bort när det behövs. Detta är särskilt användbart på scener och i större ljudsystem där flera apparater är anslutna till olika strömförsörjningar.

Separata -15 dB-pad för starka signalkällor

Varje kanal har en egen -15 dB-pad som minskar ingångsnivån före transformatorn. Funktionen är användbar vid anslutning av aktiva basar, keyboards och andra instrument med kraftig utsignal. Genom att dämpa signalen kan risken för överstyrning minskas samtidigt som den efterföljande utrustningen får en mer hanterbar nivå.

Thru-utgångar till förstärkare och medhörning

De två parallella Thru-utgångarna gör det möjligt att vidarebefordra respektive instrumentsignal till exempelvis en scenförstärkare eller ett separat medhörningssystem. Samtidigt skickas en balanserad signal via XLR till mixerbordet. På så sätt kan musikern behålla sin lokala förstärkaruppsättning medan ljudteknikern får en separat DI-signal.

Balanserade XLR-utgångar för mixerbord och ljudkort

JDI Stereo omvandlar obalanserade instrumentsignaler med högre impedans till balanserade signaler med låg impedans på mikrofonnivå. De två XLR-utgångarna kan anslutas till separata mikrofoningångar på ett mixerbord eller ljudkort. Den balanserade överföringen ger bättre förutsättningar för långa kabeldragningar och minskad påverkan från elektromagnetiska störningar.

Helt passiv drift utan batterier eller nätadapter

Eftersom ljudomvandlingen sker genom transformatorer behöver JDI Stereo ingen batteridrift, nätadapter eller fantommatning. Den fungerar direkt när instrumentet och mottagande ljudutrustning ansluts. Detta förenklar installationen, särskilt i större scensystem med många kanaler och anslutningar.

Robust konstruktion för turnébruk

JDI Stereo har ett chassi i kraftigt 14-gauge-stål med Radials förstärkta I-Beam-konstruktion. Det yttre höljet skyddar reglage och anslutningar, medan den halkskyddade undersidan bidrar till att enheten ligger stabilt. Den slitstarka pulverlackeringen gör konstruktionen väl lämpad för återkommande transporter och professionell användning.

Specifikationer

• Produkttyp: Passiv stereo-DI-box
• Varumärke: Radial Engineering
• Modell: JDI Stereo
• Tillverkarens artikelnummer: R800 1012 00
• Antal kanaler: 2 separata kanaler
• Ljudkrets: Passiv, transformatorbalanserad och galvaniskt isolerad
• Transformatorer: 2 × Jensen JT-DB-EPC
• Transformatorernas skärmning: MuMETAL
• Frekvensgång: 20 Hz–20 kHz (±0,2 dB)
• Dynamiskt omfång: 135 dB
• Harmonisk distorsion (THD): 0,05 % från 20 Hz till 20 kHz vid -10 dB
• Fasavvikelse: 0,3° vid 100 Hz, 3° vid 20 Hz
• Ingångsimpedans: 140 kΩ, obalanserad
• Utgångsimpedans: 150 Ω, balanserad
• Maximal ingångsnivå: +21 dB enligt tillverkarens specifikation
• Ingångar: 2 × 6,3 mm obalanserade telejack
• Thru-utgångar: 2 × 6,3 mm parallella telejack
• Balanserade utgångar: 2 × XLR, mikrofonnivå
• Utgångskoppling: XLR stift 1 jord, stift 2 positiv, stift 3 negativ
• Pad: -15 dB, separat för varje kanal
• Ground Lift: Ja, för XLR-utgångarna
• Stereo-till-mono-summering: Nej
• Strömförsörjning: Behövs ej
• Konstruktion: 14-gauge stålhölje med I-Beam-förstärkning
• Ytbehandling: Pulverlackering
• Mått: 127 × 84,1 × 45,5 mm (längd × bredd × höjd)
• Vikt: 703 g

Vanliga frågor om Radial JDI Stereo

Vad används Radial JDI Stereo till?

Radial JDI Stereo används för att ansluta stereoinstrument och andra obalanserade ljudkällor till balanserade mikrofoningångar på mixerbord och ljudkort. Den har två separata kanaler och passar exempelvis keyboards, synthesizers, trummaskiner och aktiva basar.

Behöver Radial JDI Stereo fantommatning eller nätadapter?

Nej, JDI Stereo är helt passiv och drivs av ljudsignalen genom sina transformatorer. Den behöver varken batterier, nätadapter eller fantommatning. Den kan anslutas till mikrofoningångar som har 48 V fantommatning utan att denna används för att driva DI-boxen.

Vad är fördelen med Jensen-transformatorerna?

De två Jensen JT-DB-EPC-transformatorerna omvandlar instrumentsignaler till balanserade signaler med låg impedans och ger galvanisk isolering. De bidrar till låg distorsion, liten fasavvikelse och effektiv störningsundertryckning, vilket är värdefullt vid både livespelning och inspelning.

Har Radial JDI Stereo Ground Lift och ingångsdämpning?

Ja, JDI Stereo har Ground Lift som kan minska brum från jordloopar samt en separat -15 dB-pad på varje kanal. Pad-funktionen används för att dämpa starka signaler från exempelvis aktiva instrument och keyboards.

Kan Radial JDI Stereo summera en stereosignal till mono?

Nej, JDI Stereo håller sina två kanaler separerade och har ingen Merge-funktion för stereo-till-mono-summering. För stereobruk ansluts vänster och höger kanal till varsin ingång på mixerbordet eller ljudkortet.

Kan jag ansluta en instrumentförstärkare samtidigt som mixerbordet?

Ja, varje kanal har en parallell Thru-utgång. Den gör det möjligt att skicka instrumentsignalen vidare till exempelvis en förstärkare samtidigt som en balanserad DI-signal skickas via kanalens XLR-utgång till mixerbordet.
