Moog Werkstatt 01

Moog Werkstatt-01 – Monofonisk analog synthesizer med klassiskt Moog Ladder Filter, 13-knappars klaviatur och patchmöjligheter

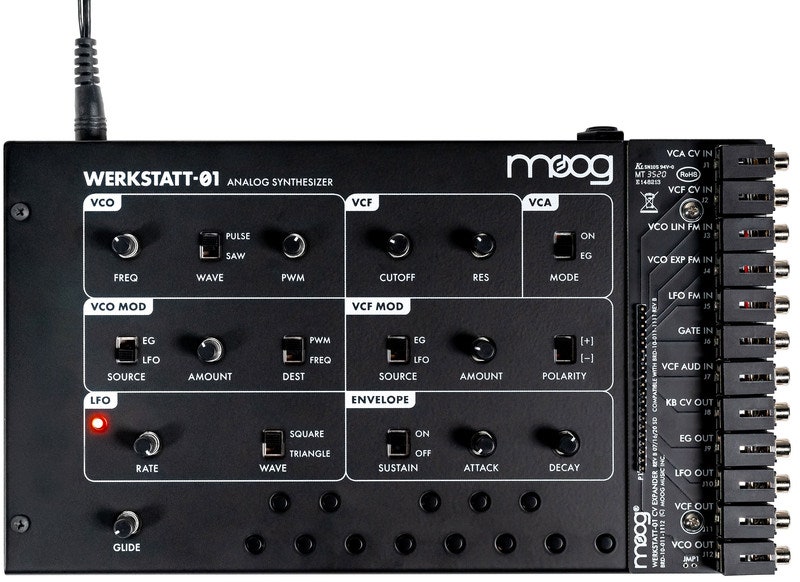

Moog Werkstatt-01 är en kompakt, helt analog monofonisk synthesizer som ger direkt tillgång till Moogs klassiska syntljud i ett kreativt och lättöverskådligt format. Med en spänningsstyrd oscillator, ett legendariskt 4-poligt Moog Ladder Filter, LFO, envelopegenerator och ett inbyggt klaviatur med 13 tryckknappar erbjuder Werkstatt-01 allt som behövs för att skapa djupa basljud, uttrycksfulla leads, svepande filtereffekter och experimentella elektroniska klanger. Den analoga signalvägen reagerar direkt på dina reglage och gör det enkelt att utforska hur oscillatorer, filter och modulation tillsammans formar ett syntljud.

Werkstatt-01 är samtidigt ett spännande instrument för dig som vill lära dig analog syntes eller arbeta med modulära styrsignaler. Den interna patchheadern ger tillgång till oscillator, filter, förstärkare, LFO, envelope och klaviaturstyrning, medan en kompatibel CV Expander gör anslutningarna mer lättillgängliga för externa patchkablar. Kombinationen av traditionellt Moog-sound och öppna experimentmöjligheter gör Werkstatt-01 till ett intressant verktyg för musikproduktion, ljuddesign, undervisning och experimentell elektronisk musik.

---

Ljud, konstruktion och funktioner

Klassisk analog Moog-syntes i kompakt format

Werkstatt-01 använder en helt analog signalväg där ljudet skapas och bearbetas av elektroniska kretsar i realtid. Den grundläggande arkitekturen består av en oscillator, ett lågpassfilter och en spänningsstyrd förstärkare, med modulation från LFO och envelopegenerator.

Det ger en tydlig och pedagogisk signalstruktur där du kan höra hur varje reglage påverkar ljudet. Från rena oscillatorvågformer till kraftigt filtrerade och modulerade toner finns gott om möjligheter att skapa egna ljud från grunden.

Spänningsstyrd oscillator med såg- och pulsvåg

Den inbyggda VCO:n är hjärtat i Werkstatt-01 och har ett frekvensområde på cirka 8 Hz till 16 kHz. Du kan välja mellan sågtandsvåg och pulsvåg för att skapa olika grundkaraktärer.

Sågtandsvågen har ett rikt övertonsinnehåll som passar bra för fylliga basar och kraftfulla leads, medan pulsvågen ger ett mer fokuserat ljud som kan formas med pulsbreddsmodulation.

Oscillatorns tonhöjd justeras med Frequency-reglaget eller styrs från klaviaturen och externa CV-signaler.

Pulsbreddsmodulation för rörliga ljud

När pulsvåg väljs kan dess pulsbredd förändras för att skapa olika övertonsstrukturer. Funktionen gör det möjligt att gå från fylligare vågformer till smalare och mer nasala klanger.

Genom att modulera pulsbredden med LFO eller envelope kan du skapa rörelse i ljudet utan att behöva förändra filterinställningen.

Det passar särskilt bra för pulserande basljud, elektroniska effekter och levande analoga synttoner.

Moogs klassiska 4-poliga Ladder Filter

Werkstatt-01 är utrustad med ett klassiskt Moog Ladder Filter, ett 4-poligt lågpassfilter med 24 dB/oktav branthet. Det är en av de mest karakteristiska delarna av Moogs analoga ljuddesign.

Med Cutoff-reglaget bestämmer du hur mycket av ljudets högre frekvenser som ska passera, medan Resonance förstärker området kring filtergränsen.

Filtret kan drivas till självoscillation vid hög resonans, vilket öppnar för visslande toner, filtereffekter och experimentell ljuddesign.

Filtermodulation från LFO eller envelope

Filtersektionen har en omkopplare som låter dig välja mellan LFO och envelopegenerator som modulationskälla. Med Amount-reglaget bestäms hur kraftig modulationen ska vara.

En separat polaritetsomkopplare gör det möjligt att välja positiv eller negativ filtermodulation, vilket ger fler sätt att forma hur filtret reagerar över tid.

Det gör det enkelt att skapa rytmiska filtersvep, snabba syntattacker och långsamt föränderliga klanger.

LFO med triangel- och fyrkantsvåg

Den inbyggda LFO:n kan generera triangel- eller fyrkantsvåg och har ett brett hastighetsområde från cirka 0,2 Hz till 600 Hz.

Långsamma inställningar lämpar sig för vibrato, filterrörelser och pulserande modulation, medan högre hastigheter även kan användas för mer extrema och ljudfrekventa modulationseffekter.

LFO:n kan användas för att påverka oscillatorns tonhöjd eller pulsbredd och för att modulera filtrets cutoff-frekvens.

Envelopegenerator med Attack, Decay och Sustain

Werkstatt-01 har en envelopegenerator med separata reglage för Attack och Decay samt en omkopplare för Sustain.

Med envelopegeneratorn formar du hur ljudet utvecklas efter att en tangent trycks ned. En snabb attack och kort decay fungerar bra för perkussiva syntljud, medan längre attack och sustain kan ge mjukare och mer utdragna toner.

Envelope-signalen kan användas för att styra förstärkaren eller modulera andra delar av syntesen.

VCA med envelope- och On-läge

Den spänningsstyrda förstärkaren bestämmer hur ljudnivån förändras. I envelope-läget styrs förstärkaren av envelopegeneratorn, så att toner får en definierad start och avslutning.

Med VCA inställd på On kan ljudet hållas öppet kontinuerligt. Det är användbart för drönande ljudlandskap, filterexperiment och externa ljudkällor som ska passera genom syntens signalväg.

VCA:n kan även påverkas av externa styrspänningar via patchheadern eller en kompatibel CV Expander.

13-knappars klaviatur med Glide

Werkstatt-01 har ett inbyggt klaviatur med 13 tryckknappar som täcker en oktav. Det gör instrumentet spelbart utan separat MIDI-klaviatur eller extern sequencer.

Glide-reglaget gör det möjligt att skapa glidande tonhöjdsövergångar mellan toner, även kallat portamento.

Klaviaturen använder low-note priority och legato-beteende, vilket påverkar vilken ton som prioriteras när flera knappar hålls nedtryckta.

Patchheader för kreativ signalstyrning

En av de mest intressanta egenskaperna hos Werkstatt-01 är den interna patchheadern. Här finns anslutningar för oscillator, filter, VCA, LFO, envelope och klaviaturens styrsignaler.

Med en kompatibel CV Expander kan dessa anslutningar bli mer lättillgängliga för anslutning till annan modulär utrustning.

Det gör instrumentet användbart som en del av ett större analogt system där externa signaler kan användas för att modulera tonhöjd, filter eller volym.

VCO-ingångar för linjär och exponentiell FM

Werkstatt-01 erbjuder både linjär och exponentiell frekvensmodulation via sina CV-anslutningar.

Den linjära FM-ingången är inverterande, vilket innebär att en högre positiv styrspänning sänker oscillatorfrekvensen. Den exponentiella FM-ingången kan trimmas för 1 V/oktav.

Dessa ingångar gör det möjligt att experimentera med tonhöjdsmodulation, ljudfrekvent FM och extern CV-styrning.

Extern ljudsignal genom Moog-filtret

Via VCF Audio Input kan en extern ljudsignal skickas till Werkstatt-01:s filtersektion. Ingången är obuffrad och AC-kopplad och är avsedd för kreativa patchningar.

Detta gör det möjligt att använda det klassiska Ladder-filtret för att bearbeta kompatibla externa ljudkällor.

Det är viktigt att anpassa signalnivåerna och följa Moogs instruktioner för patchning, särskilt vid anslutning till annan modulär utrustning.

För ljuddesign och experimentell elektronisk musik

Werkstatt-01 kan användas för allt från traditionella analoga basljud och leads till drönande klanger, pulserande rytmer och experimentell syntes.

Den direkta tillgången till oscillator, filter och modulation gör den särskilt användbar när du vill förstå eller demonstrera grunderna i subtraktiv syntes.

Den kompakta konstruktionen gör att den passar på ett skrivbord i hemmastudion eller som komplettering till ett större syntsystem.

---

Specifikationer

• Varumärke: Moog
• Modell: Werkstatt-01
• Produkttyp: Monofonisk analog synthesizer
• Syntestyp: Subtraktiv analog syntes
• Polyfoni: Monofonisk
• Oscillator: 1 x spänningsstyrd VCO
• VCO-frekvensområde: Cirka 8 Hz–16 kHz
• Oscillatorvågformer: Sågtand och pulsvåg
• Pulsbreddsmodulation: Ja, för pulsvåg
• VCO-modulation: LFO eller envelope, valbar modulation av tonhöjd eller pulsbredd
• Filter: Moog Ladder lågpassfilter
• Filtertyp: 4-poligt, 24 dB/oktav
• Filterfrekvens: Cirka 20 Hz–20 kHz
• Filterresonans: Justerbar, med självoscillation
• Filtermodulation: LFO eller envelope
• Filtermodulationsdjup: Justerbart
• Filtermodulationspolaritet: Positiv eller negativ
• LFO-vågformer: Triangel och fyrkant
• LFO-hastighet: Cirka 0,2 Hz–600 Hz
• Envelopegenerator: Attack, Decay och Sustain på/av
• Envelope-utgång: 0 till +5 V
• VCA-lägen: Envelope eller kontinuerligt On
• Klaviatur: 13 tryckknappar, en oktav
• Klaviaturfunktioner: Low-note priority, legato och Glide
• Patchmöjligheter: Intern patchheader, extern åtkomst med kompatibel CV Expander
• VCA CV-ingång: 0 till +5 V i On-läge, -2,5 till +2,5 V i Envelope-läge enligt 2020-manualen
• VCF CV-ingång: -5 till +5 V
• VCO Linear FM-ingång: ±2,5 V, inverterande
• VCO Exponential FM-ingång: -5 till +5 V, trimmbar för 1 V/oktav
• LFO CV-ingång: -5 till +5 V
• Gate-ingång: 0 till +5 V, gäller 2020-versionen
• VCF Audio Input: Obuffrad, AC-kopplad ljudingång
• KB CV-utgångar: 2 st, nominellt 0,3 V per halvton
• Trigger-utgångar: 2 st, 5 ms pulser från 0 till +5 V
• Gate-utgång: 0 till +5 V
• LFO-utgångar: 2 st, ±2,5 V
• VCO-utgångar: 2 st, 0 till +5 V
• VCF-utgångar: 2 st, ±2 V
• EG-utgångar: 2 st, 0 till +5 V
• Ljudutgång: 1 x 6,3 mm mono, obalanserad
• Strömförsörjning: 12 V DC, centerpositiv
• Nätadapter: 12 V DC, 1,2 A, 2,1 mm centerpositiv kontakt enligt Moogs specifikation
• Effektförbrukning: Cirka 2 W
• Användningsområden: Elektronisk musik, analog ljuddesign, experimentell syntes och undervisning

---
