SoundField 410-044
Artikelnummer 1038336In-line honkontakt, 12 poler, SoundField 410-044, Binder Serie 720, sladdmonterad, lödanslutning, 60 V märkspänning, 2 A per stift, gängad skruvlåsning, IP67 i låst läge

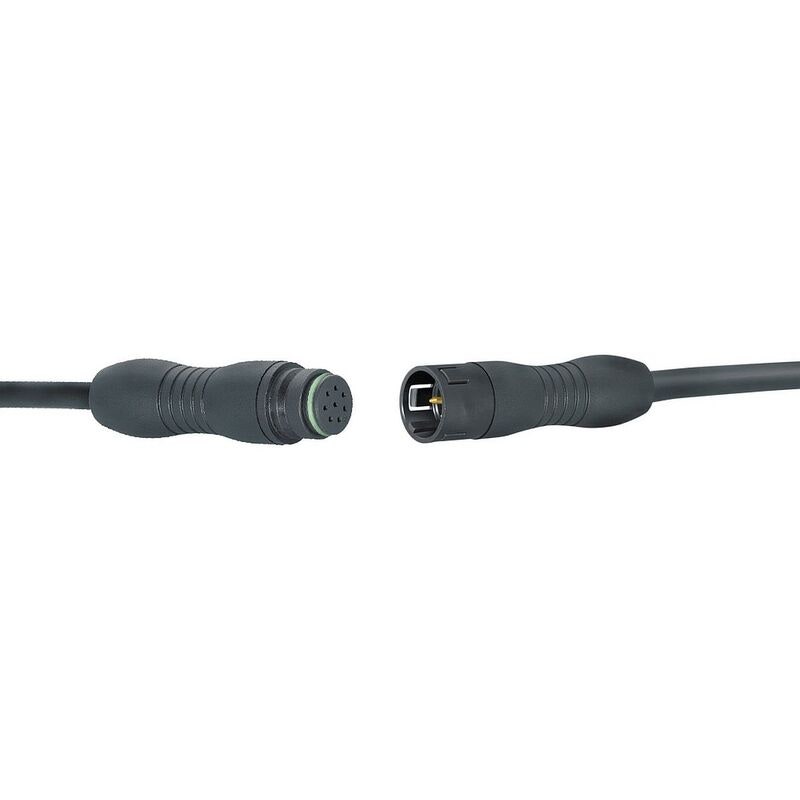

SoundField 410-044 – 12-polig in-line honkontakt för SoundField-mikrofonkablar
SoundField 410-044 är en 12-polig in-line honkontakt för specialbyggda SoundField-mikrofonkablar. Kontakten används i kabeländen för att ansluta till kompatibla SoundField-mikrofoner, styrboxar eller motsvarande in-line hankontakt vid kabelförlängning.
Komponenten bygger på en Binder Serie 720 miniature circular connector med 12 lödstift, skruvlåsning och IP67-klassning i sammankopplat och låst läge. Den är framtagen för tillämpningar där flera signaler och matningar behöver hanteras i ett kompakt, driftsäkert kontaktdon.
Översikt och funktioner
SoundField 410-044 är en specialiserad kontakt för SoundFields kabelsystem och används i sammanhang där flera ledare behöver samlas i en och samma robusta anslutning. Den 12-poliga konstruktionen gör den lämplig för SoundFields ambisoniska mikrofonlösningar, där flera kapselsignaler och strömförsörjning hanteras genom en enda kabel.
12-polig honkontakt för SoundField-system
Kontakten är utformad som ett sladdmonterat honkontaktdon med 12 lödstift. Den används för att koppla ihop SoundField-kablar med kompatibla chassimonterade hankontakter eller med in-line hankontakt vid förlängning.
Bygger på Binder Serie 720
Den underliggande komponenten är en Binder Serie 720 miniature circular connector. Det ger en kompakt men robust konstruktion med elektriska specifikationer som passar avancerade mikrofon- och signalapplikationer.
Skruvlåsning och IP67-klassning
Den gängade skruvlåsningen ger en säker mekanisk anslutning och minskar risken för oavsiktlig urkoppling. I sammankopplat och låst läge är kontakten IP67-klassad, vilket ger skydd mot damm och vatteninträngning i krävande miljöer.
För reparation och tillverkning av specialkablar
SoundField 410-044 är avsedd för kabelbygge, service och reparation av SoundFields specialiserade mikrofonkablar. Konstruktionen med lödanslutning gör den lämplig för tekniker som behöver terminera eller ersätta kontaktdon i professionella ljudsystem.
Specifikationer
- Produkttyp: In-line honkontakt
- Modell: SoundField 410-044
- Underliggande kontakttyp: Binder Serie 720 miniature circular connector
- Kontaktformat: Sladdmonterad honkontakt
- Antal poler: 12
- Anslutningstyp: Lödning
- Användning: SoundField-mikrofonkablar och förlängningskablar
- Kompatibel motpart: Chassimonterad hankontakt eller in-line hankontakt SoundField 410-043
- Märkspänning: 60 V
- Märkström: 2 A per stift vid 40 °C
- Isolationsmotstånd: ≥ 10¹⁰ ohm
- Kontaktresistans: ≤ 3 mohm
- Testspänning: 500 V
- Maximal ledararea: 0,25 mm², motsvarande AWG 24
- Kabeldiameter: 4,0–6,0 mm
- Låsmekanism: Gängad skruvlåsning
- Mekanisk livslängd: Över 500 kopplingscykler
- Kontaktytor: Guldpläterad mässing
- Kontaktkropp: Polyamid, PA enligt UL 94 V-0
- Kapslingsklass: IP67 i sammankopplat och låst läge
- Temperaturområde: -40 °C till +85 °C
- Total längd: 57 mm
- Maximal ytterdiameter: 16 mm
- Användningsområde: Professionella SoundField-kablar, ambisoniska mikrofonlösningar, service och kabeltillverkning
FAQ
Vad är SoundField 410-044?
Det är en 12-polig sladdmonterad in-line honkontakt för SoundFields specialiserade mikrofonkablar.
Vilken kontaktserie bygger SoundField 410-044 på?
Den bygger på en Binder Serie 720 miniature circular connector med 12 poler.
Hur ansluts kabelledarna i kontakten?
Kabelledarna ansluts genom lödning på kontaktens 12 lödstift.
Är SoundField 410-044 vädertålig?
Ja, kontakten är IP67-klassad i sammankopplat och låst läge.
