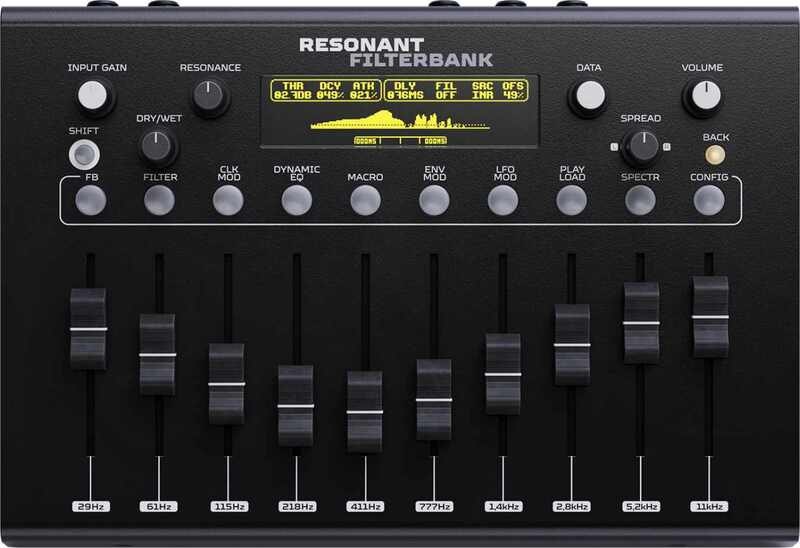

Erica Synths Resonant Filterbank

Erica Synths Resonant Filterbank – analog stereo filterbank med MIDI, modulation och preset-morphing

Erica Synths Resonant Filterbank är en desktopbaserad analog stereo filterbank för studio, liveframträdanden, sound design och experimentell ljudbearbetning. Enheten kombinerar 10 fasta analoga filterband med digital styrning, MIDI-kontroll, intern modulation och presetminne.

Med balanserad stereo-I/O, upp till +24 dB analog ingångsförstärkning, 20 LFO:er, 20 envelope followers, 128 snapshots och flera driftlägen fungerar Resonant Filterbank både som klangformande effekt, dynamisk spektralprocessor och ett kreativt instrument för resonans, feedback och no-input-ljud.

Översikt och funktioner

Resonant Filterbank är byggd kring en 10-bands analog stereo filterbank med fasta frekvenser från 29 Hz till 11 kHz. Varje band kan boostas eller skäras manuellt och via MIDI CC, vilket gör enheten användbar både som hands-on-effekt och som automatiserbar studioprocessor.

Signalvägen är analog, medan styrningen sker digitalt via MCU och OLED-skärm. Detta ger en kombination av analog ljudbearbetning och moderna funktioner som presets, MIDI-synk, modulation, visuell spektralvisning och morphing mellan sparade inställningar.

Analog 10-bands stereo filterbank

De 10 filterbanden arbetar vid 29 Hz, 61 Hz, 115 Hz, 218 Hz, 411 Hz, 777 Hz, 1,5 kHz, 2,8 kHz, 5,2 kHz och 11 kHz. Frekvenserna är valda för musikalisk och bred klangformning snarare än traditionell grafisk EQ-indelning.

Filterlutningen är 17 dB per dekad och bandpassfiltren använder högkvalitativa filmkondensatorer. Det ger en färgstark och organisk filterkaraktär som lämpar sig för trummaskiner, syntar, hela stereomixar, gitarr, bas och experimentella signalflöden.

Resonans och feedback

Resonansen är manuellt och MIDI CC-kontrollerbar och kan användas för att förstärka filterbankens karaktär från subtil färgning till mer uttalad resonans. Feedback-looparna är konfigurerbara och kan driva enheten in i självoscillation.

Den bipolära resonanskontrollen fungerar som en attenuverter. Medurs ökar normal feedback, medan moturs ger fasinverterad återkoppling som kan skapa mer urholkade och komplexa fasstrukturer.

Modulation och dynamisk kontroll

Enheten har 20 oberoende LFO:er och 20 oberoende envelope followers. Det ger omfattande intern modulation utan behov av extern CV-styrning.

Varje band kan sättas i rörelse för rytmisk filtrering, dynamisk klangförändring och automatiserad frekvensformning. MIDI clock-synkronisering gör det möjligt att låsa modulation och händelser till tempo.

Presetminne och morphing

Resonant Filterbank har 128 användarminnen, så kallade snapshots. Inställningar kan sparas och återkallas för livebruk, studioprojekt eller återkommande ljuddesignkedjor.

Snapshot-växling kan ske diskret eller med programmerad morphing-tid. Det innebär att enheten kan glida mellan två ljudbilder i stället för att byta abrupt, vilket gör den mycket användbar för liveset, drones, övergångar och utvecklande texturer.

Fördjupning – från analog filterbank till spektralprocessor

Multimode-filterläge

Förutom klassisk filterbankdrift har enheten ett multimode-filterläge där banden kan användas för att skapa filterbeteenden som lowpass, highpass, bandpass och notch. Det gör att Resonant Filterbank även kan fungera som ett mer traditionellt svepbart filter, men med en analog filterbank som grund.

Spektralanalysator och dynamisk spektralkompressor

OLED-skärmen kan användas i spektralanalysatorläge för att visa frekvensinnehåll i realtid. Det ger bättre visuell kontroll vid mixbearbetning, sound design och livejustering.

I dynamic spectral compressor-läge kan enheten använda sina envelope followers för att bearbeta frekvensband dynamiskt. Det gör den användbar för frekvensspecifik kompression, rörelse och formning som går längre än en statisk filterbank eller vanlig EQ.

Balanserad stereo-I/O och analog gain

Resonant Filterbank har balanserade 6,3 mm TRS-ingångar och utgångar i stereo. Det gör enheten praktisk i studiosammanhang och i live-riggar där stereosyntar, trummaskiner, mixerbussar eller externa effektsändningar ska bearbetas.

Ingångssteget har upp till +24 dB analog gain. Det gör det möjligt att förstärka svagare signaler och även driva ingången hårdare för analog färgning och soft clipping.

MIDI och USB-C

Enheten har 5-polig DIN MIDI In och MIDI Out/Thru samt USB-C. MIDI används för CC-kontroll, synkronisering och automatisering av parametrar, medan USB-C även används för firmwareuppdateringar och backup av presets.

Full MIDI CC-kontroll gör det möjligt att spela in filterrörelser som automation i en DAW eller styra enheten från externa sequencers och kontrollsystem.

No-input synthesis och självoscillation

Vid hög resonans kan filterbanden självoscillera och generera tonala komponenter utan vanlig ljudkälla. Genom intern eller extern feedback kan enheten användas för drönare, bruslandskap, perkussiva texturer och experimentell no-input synthesis.

Specifikationer

• Typ/kategori: Analog stereo filterbank / desktop FX-enhet
• Modell: Erica Synths Resonant Filterbank
• Signalväg: Analog
• Styrsystem: Digitalt kontrollerat via MCU och OLED-skärm
• Filterband: 10 oberoende analoga band
• Filterfrekvenser: 29 Hz, 61 Hz, 115 Hz, 218 Hz, 411 Hz, 777 Hz, 1,5 kHz, 2,8 kHz, 5,2 kHz, 11 kHz
• Filterlutning: 17 dB/dekad
• Filterkomponenter: Högkvalitativa filmkondensatorer i bandpassfiltren
• Boost/cut: Manuell och MIDI CC-kontrollerad
• Resonans: Bipolär, manuell och MIDI CC-kontrollerad
• Feedback: Konfigurerbara resonans-feedbackloopar
• Självoscillation: Ja
• Driftlägen: Filterbank, multimode-filter, spectral analyzer och dynamic spectral compressor
• Interna LFO:er: 20 oberoende LFO:er
• Envelope followers: 20 oberoende envelope followers
• MIDI clock: Synkronisering av händelser
• Presetminne: 128 användar-snapshots
• Presetväxling: Diskret eller morphing med programmerbar tid
• Ingångsförstärkning: Upp till +24 dB analog gain
• Ljudingångar: 2 x 6,3 mm TRS, balanserad stereo
• Ljudutgångar: 2 x 6,3 mm TRS, balanserad stereo
• MIDI: 5-pin DIN MIDI In och MIDI Out/Thru
• USB: USB-C för MIDI, firmwareuppdateringar och presetbackup
• Footswitch: Konfigurerbar footswitch-ingång
• Strömförsörjning: Extern nätdel, 12 V DC, center positiv
• Strömförbrukning: 1,2 A
• Dimensioner: 248 x 163 x 70 mm
• Alternativt angivna mått: 258 x 176 x 70 mm inklusive rattar
• Vikt: 1,4 kg
• Alternativt angiven vikt: 1,1 kg
• Användningsområde: Studio, live, syntar, trummaskiner, stereomixar, sound design, experimentell elektronik och no-input synthesis
